感知器與神經網路

1.1. Example #1

1. Question

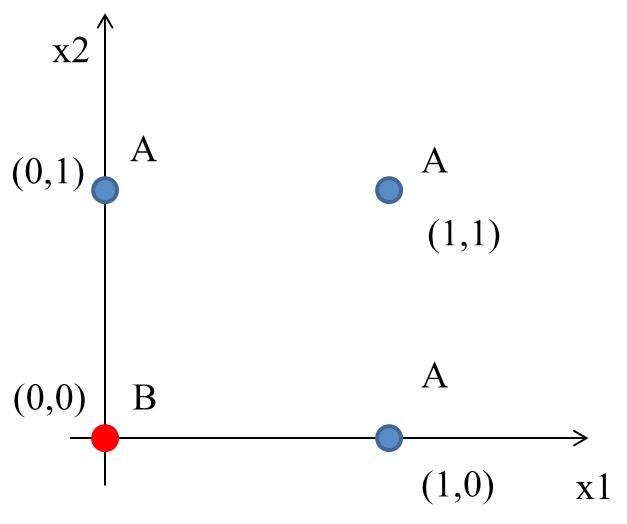

   有三個A、一個B，如何進行分類?





   Figure 1: 分類任務:問題

2. Idea


   最簡單的分類方式是在A和B中間直接找條直線(\(w_1x_1+w_2x_2+b=0\))就可以將A和B完整切出兩個區塊，然後再搭配階梯函數(step function)將>0與<=0分別設為1與0，用來代表類別0與1。該直線方程式如下：


   \begin{equation} \label{org400851b} y = \begin{cases} 1, & w_1x_1 + w_2x_2-b>0 \\ 0, & w_1x_1 + w_2x_2-b\leq0 \\ \end{cases} \end{equation}
3. Solution

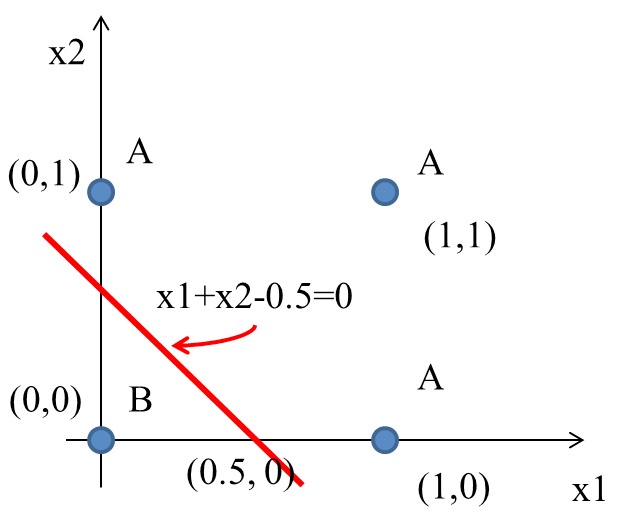

   經過無數的嚐試錯誤，也許我們可以矇到一個如下的方程式





   Figure 2: 分類任務:Solution

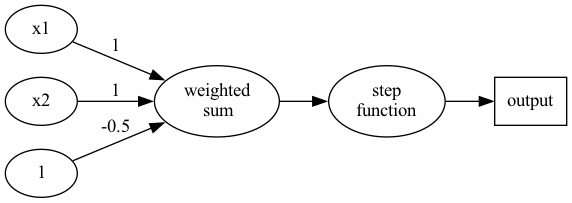

   如果畫成Perceptron的圖:



   如果將圖2的四點點代入y(方程式\eqref{org400851b}):


   \begin{align*} A(0,1) \rightarrow y &= f(0,1) = f(1\times0+1\times1-0.5) = f(0.5) = 1 \\ A(1,0) \rightarrow y &= f(1,0) = f(1\times1+1\times0–0.5) = f(0.5) = 1\\ A(1,1) \rightarrow y &= f(1,1) = f(1\times1+1\times1–0.5) = f(1.5) = 1\\ B(0,0) \rightarrow y &= f(0,0) = f(1\times0+1\times0–0.5) = f(-0.5) = 0\\ \end{align*}
4. OR gate


   有點計概基礎的同學，應該可以發現圖1與OR邏輯閘一致，其真值表如下


   A	B	A OR B
   0	0	0
   0	1	1
   1	0	1
   1	1	1

5. Python實作


   上述 OR gate的python實作如下


    1: import numpy as np
    2:
    3: def step_function(x):
    4:     return np.array(x>0, dtype=np.int)
    5:
    6: def OR(x1, x2):
    7:     x = np.array([x1, x2])
    8:     w = np.array([1, 1])
    9:     b = -0.5
   10:     theta = 0
   11:     y = np.sum(w*x) + b
   12:     return step_function(y)
   13:
   14: print("0 OR 0 -> ", OR(0,0))
   15: print("0 OR 1 -> ", OR(0,1))
   16: print("1 OR 0 -> ", OR(1,0))
   17: print("1 OR 1 -> ", OR(1,1))


   0 OR 0 ->  0
   0 OR 1 ->  1
   1 OR 0 ->  1
   1 OR 1 ->  1


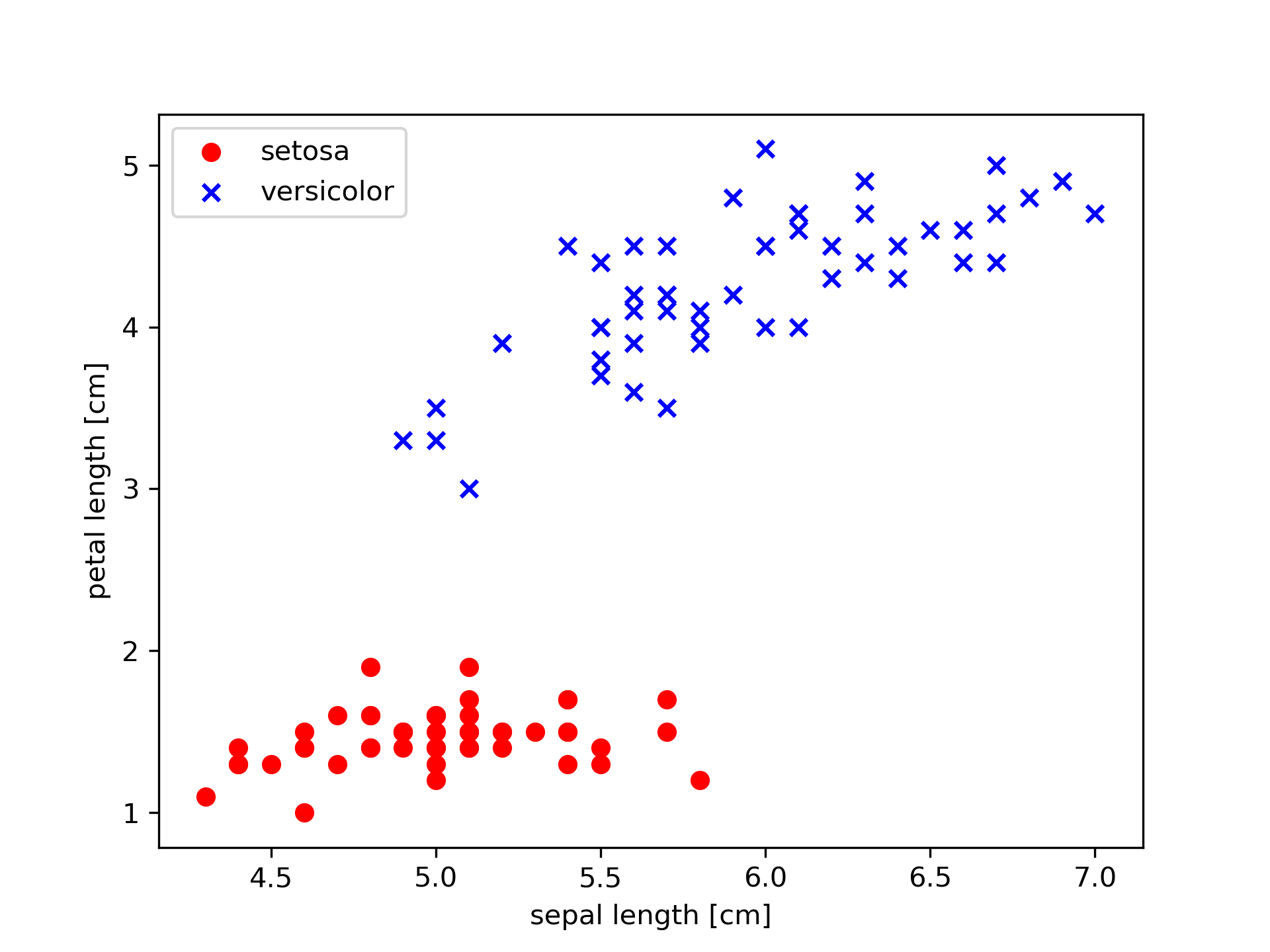

1.2. Example #2

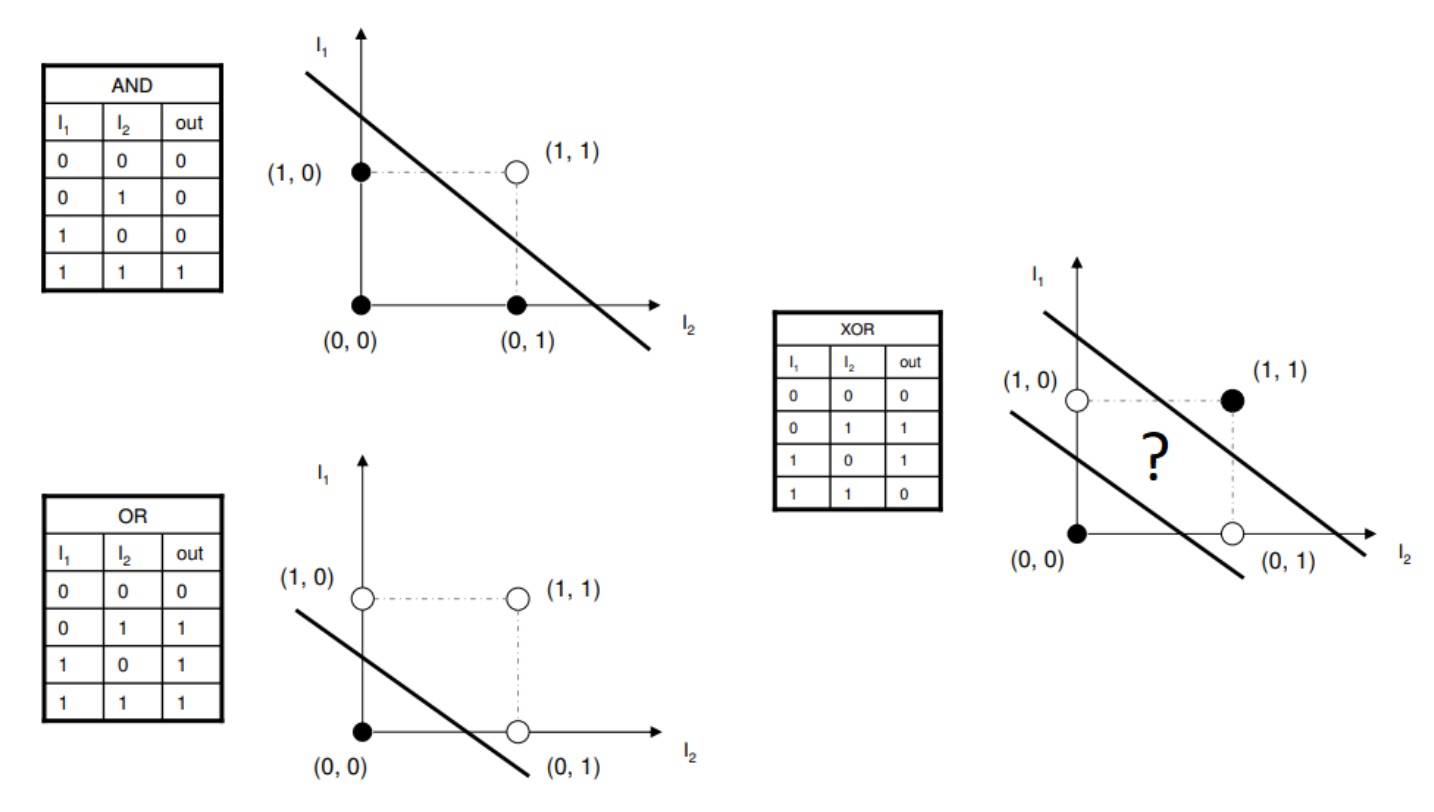

1.3. XOR Problem

1. Question


   XOR(互斥或)真值表如下:


   A	B	A XOR B
   0	0	0
   0	1	1
   1	0	1
   1	1	1

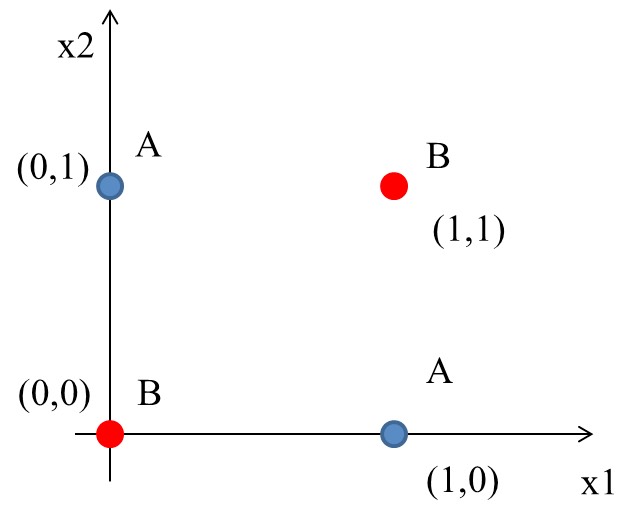

   其輸入/輸出分佈圖為





   Figure 3: XOR Gate

2. Idea

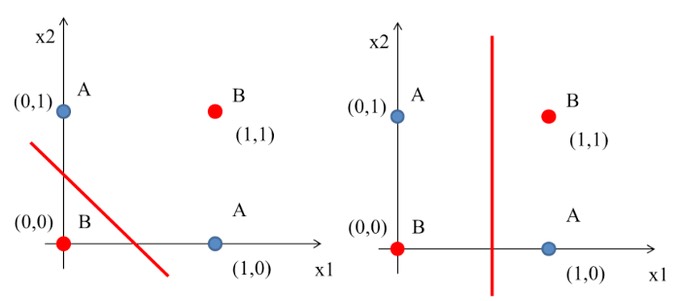

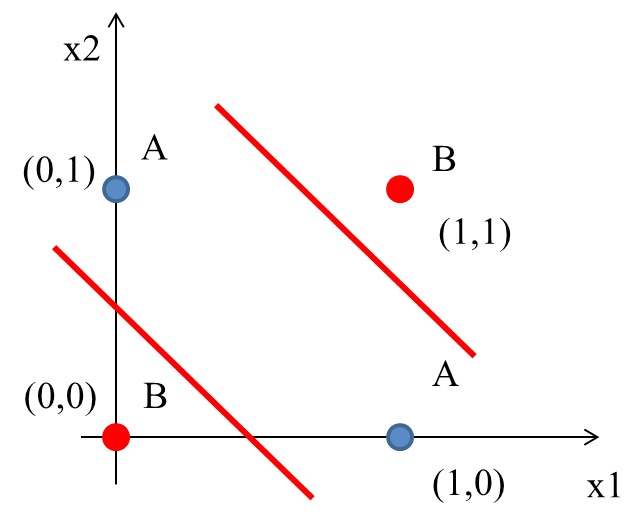

   這個時候一般線性的分類就沒有辦法很完美分割(如下圖)，所以就需要一些變形的方法來達到目的。





   Figure 4: XOR Gate Solution ideas

   一個便當吃不飽那就吃兩個阿
   –馬惠帝


   即便一個人再如何bumbler，仍有可能提出一些明智的話語，就如同星爺告訴我們的



   所以，一條線無法分割–那就用兩條啊


3. Solution #1

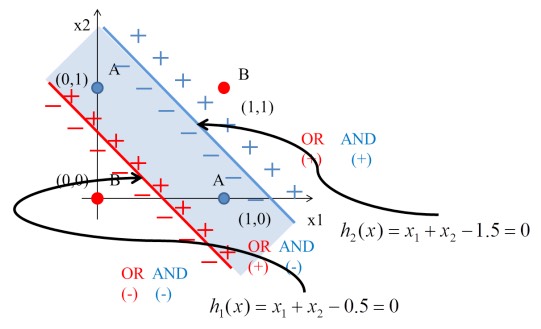

   如前所述，一條線為一個perceptron，這裡會用到兩個


   • \(h_1(x) = x_1 + x_2 - 0.5\)

   • \(h_2(x) = x_1 + x_2 - 1.5\)





   Figure 5: XOR Gate Solution 2

   將圖4的4個點代入\(h_1\):


   \begin{align*} h_1(0,0) &= f(1\times0+1\times0–0.5) = f(-0.5) = 0\\ h_1(0,1) &= f(1\times0+1\times1-0.5) = f(0.5) = 1\\ h_1(1,0) &= f(1\times1+1\times0–0.5) = f(0.5) = 1\\ h_1(1,1) &= f(1\times1+1\times1–0.5) = f(1.5) = 1\\ \end{align*}

   將圖4的4個點代入\(h_2\):


   \begin{align*} h_2(0,0) &= f(1\times0+1\times0–1.5) = f(-1.5) = 0\\ h_2(0,1) &= f(1\times0+1\times1-1.5) = f(-0.5) = 0\\ h_2(1,0) &= f(1\times1+1\times0–1.5) = f(-0.5) = 0\\ h_2(1,1) &= f(1\times1+1\times1–1.5) = f(0.5) = 1\\ \end{align*}

   由上可知:


   • (0, 0)帶入第1個perceptron \(h_1(0,0)\)輸出-0.5、帶入第2個perceptron \(h_2(0,0)\)輸出-1.5；(-0.5, -1.5)再經由step function轉換輸出(0,0)

   • (0, 1)帶入第1個perceptron \(h_1(0,1)\)輸出0.5、帶入第2個perceptron \(h_2(0,1)\)輸出-0.5；(0.5, -0.5)再經由step function轉換輸出(1,0)

   • (1, 0)帶入第1個perceptron \(h_1(1,0)\)輸出0.5、帶入第2個perceptron \(h_2(1,0)\)輸出-0.5；(0.5, -0.5)再經由step function轉換輸出(1,0)

   • (1, 1)帶入第1個perceptron \(h_1(1,1)\)輸出1.5、帶入第2個perceptron \(h_2(1,1)\)輸出0.5；(1.5, 0.5)再經由step function轉換輸出(1,1)


   即


   \begin{align*} data(0,0) &= f(h_1,h_2) = (0,0) \\ data(0,1) &= f(h_1,h_2) = (1,0) \\ data(1,0) &= f(h_1,h_2) = (1,0) \\ data(1,1) &= f(h_1,h_2) = (1,1) \\ \end{align*}

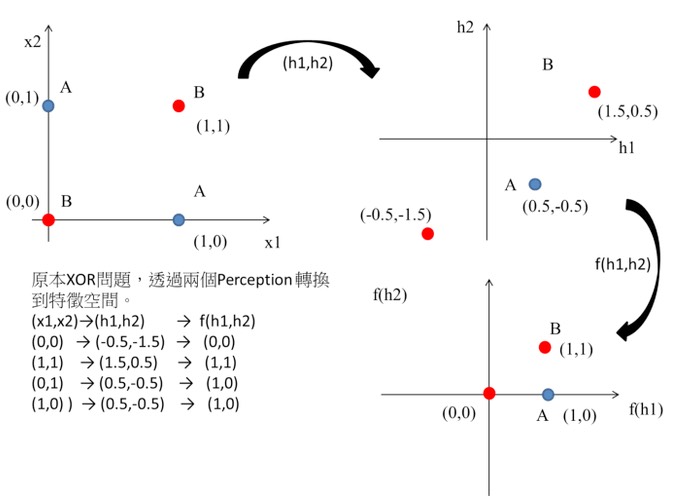

   這相當於透過兩個perceptron將原本的輸入做特徵空間轉換，如圖6:





   Figure 6: XOR Gate Solution 3

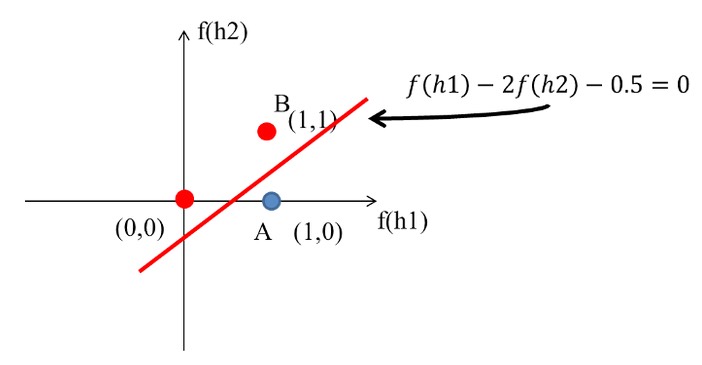

   這個時候只要設計一個線性分類器就可以完美分割兩類的資料了阿，如圖7:





   Figure 7: XOR Gate Solution 4

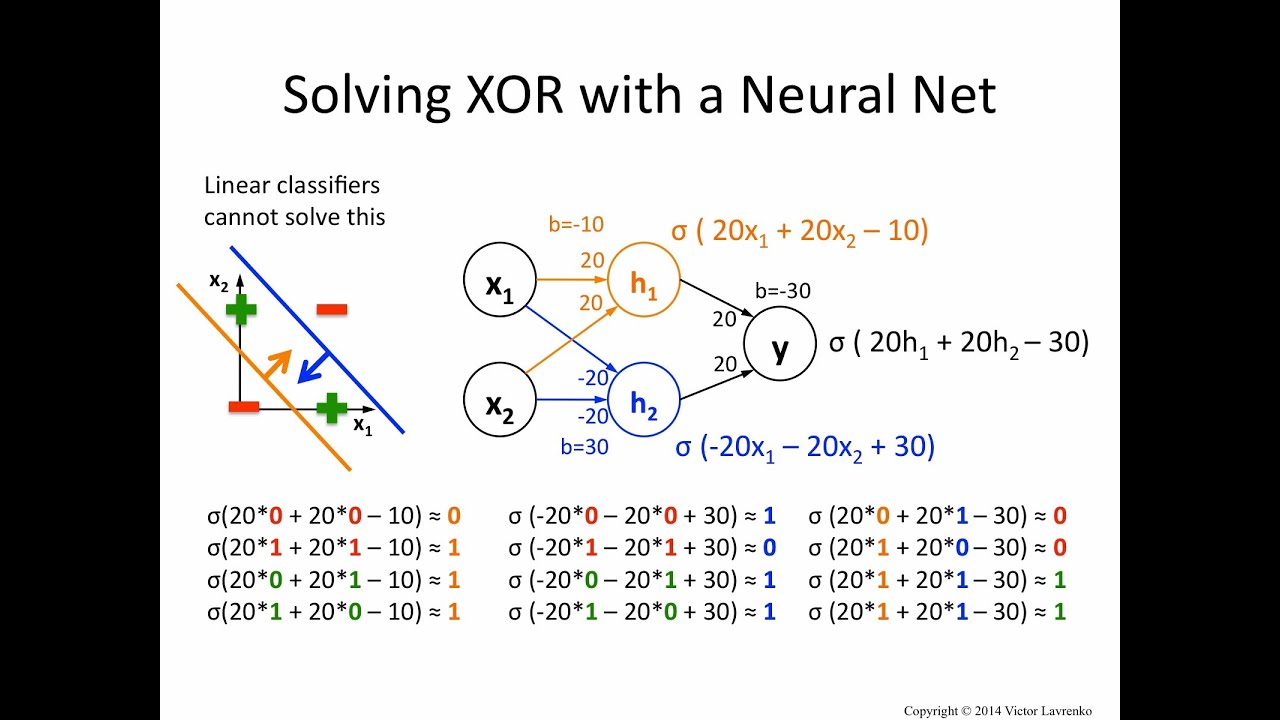

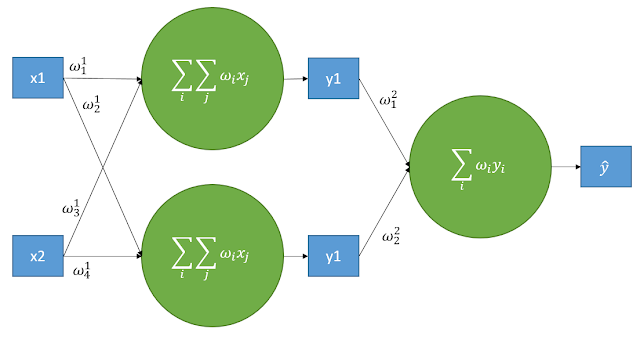

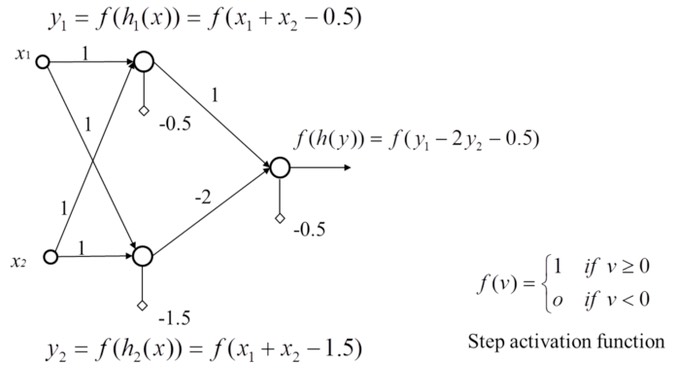

   XOR問題的神經網路結構如下圖:





   Figure 8: XOR Gate Solution 5

4. Solution #2


   當資料分布如同開頭的XOR(線性不可分的案例)，仍是不可解的，即使找個絕頂聰明的人仍無法以一條直線分割非線性的資料分布。因此我們會藉由多層感知器處理這個問題，也就是利用feature transform的概念，將原本線性不可分的輸入資料映射到線性可分的特徵平面上，特徵轉換的效果也就是造就深層網路效果能優異的原因¹。如下圖是原本不可分的XOR例子：

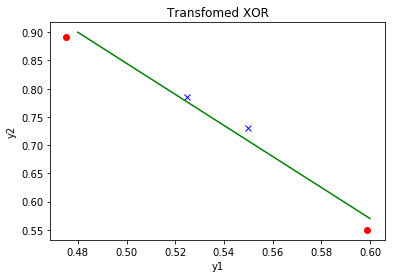

   為了處理這個問題，我們只需要使用介紹激活函數時使用的兩層感知器就可以做出XOR的效果，下圖是經過feature transform後四個點在y1-y2平面上的位置，我們可以輕易地使用圖中的綠色直線將兩個類別切開。所使用的感知器為(當然這組解只是個例子而已，答案非唯一解)：


   \[w_1 = [0.2, -0.3], b_1 = 0.2\]
   \[w_2 = [-0.8, 1.1], b_2 = 1\]





    1: # -*- coding: utf-8 -*-
    2:
    3: import numpy as np
    4: import matplotlib.pyplot as plt
    5:
    6: def Perceptron(w, x, b):
    7:     return Sigmoid(np.dot(w, x) + b)
    8:
    9:
   10: def Sigmoid(x):
   11:     return 1/(1+np.exp(-x))
   12:
   13: # 畫出原始XOR
   14: plt.figure()
   15: pts = np.array([[0, 0], [1, 1], [0, 1], [1, 0]])
   16: plt.title("Original XOR")
   17: plt.xlabel("x1")
   18: plt.ylabel("x2")
   19: plt.plot(pts[0:2,0], pts[0:2,1], 'bx', pts[2:4,0], pts[2:4,1], 'ro');
   20: plt.show()
   21:
   22: # 人為給定w與b
   23: w1 = [0.2, -0.3]
   24: b1 = 0.2
   25: w2 = [-0.8, 1.1]
   26: b2 = 1
   27:
   28: for pt in pts:
   29:     # 計算feature transform後的輸出 (y1 and y2)
   30:     if "y" not in dir():
   31:         y = np.array([Perceptron(w1, pt, b1), Perceptron(w2, pt, b2)])
   32:     else:
   33:         y = np.row_stack((y, np.array([Perceptron(w1, pt, b1), Perceptron(w2, pt, b2)])))
   34:
   35: # 畫出轉換到y1-y2平面上的四個點
   36: plt.figure()
   37: plt.title("Transfomed XOR")
   38: plt.xlabel("y1")
   39: plt.ylabel("y2")
   40: plt.plot(y[0:2,0], y[0:2,1], 'bx', y[2:4,0], y[2:4,1], 'ro');
   41:
   42: # 舉個能切割開兩類別的直線例子
   43: plt.plot([0.48, 0.6], [0.9, 0.57], 'g-', linewidth=1.5)
   44: plt.show()
   45:
   46: del y

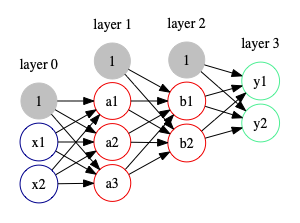

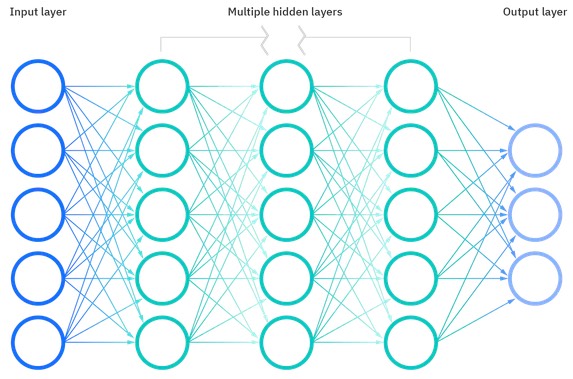

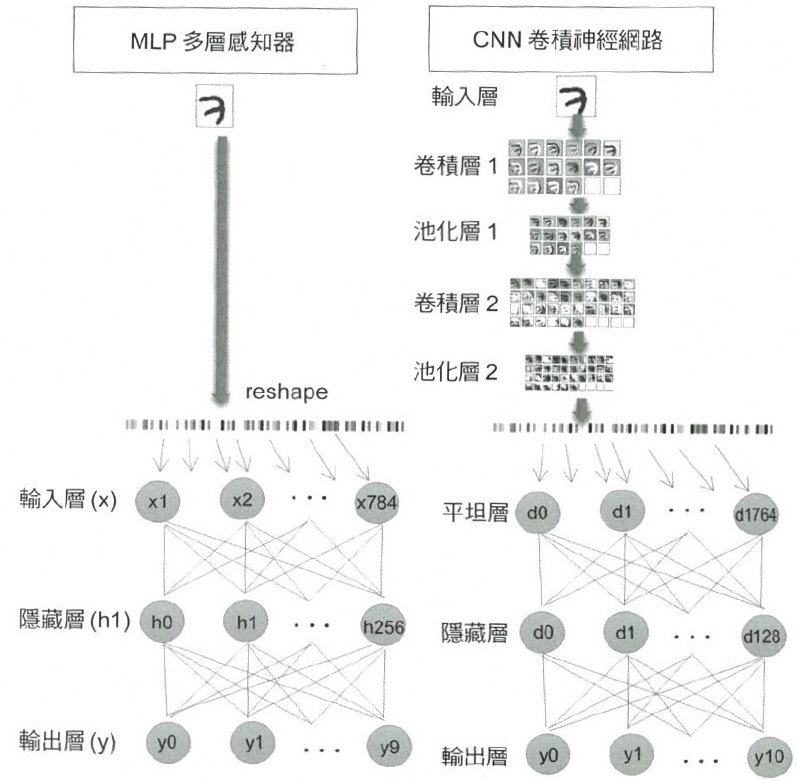

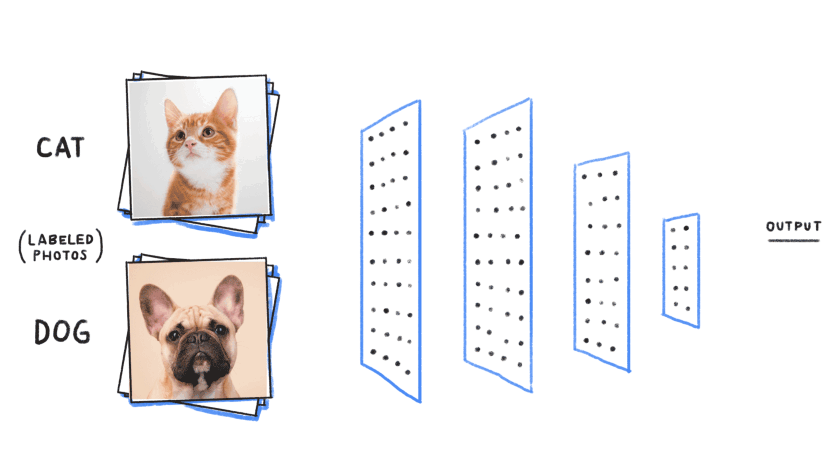

1.4. MLP (Multilayer perceptron)

2.1. 概念

2.2. NN如何學習

1. 神經網路學習(ANN)的基本步驟


   利用隨機梯度下降法(SGD)求梯度並更新 weight 和 bias 參數


   1. 從訓練資料中隨機選擇一部分資料

   2. 構建網路，利用前向傳播，求出輸出值。利用輸出值與目標值得到損失函數(loss Function)，利用損失函數，並用反向傳播方法，求各參數的梯度。

   3. 將權重參數沿梯度方向進行微小更新

   4. 重複以上步驟(epoch=100, 500, 1000, …)直到誤差最小化
      (http://www.feiguyunai.com/index.php/2019/03/31/python-ml-24th-backp/)

2. Error Function


   Error(錯誤) = 真正的值(t) + 預測值(y)
   \[ E=\frac{1}{2}\sum^{n}_{i=1}(y_i = t_i)^2\]
   \[ E=-\sum_{i=1}^{n}t_i*\log{y_i}\]


3. Keras 在 losses.py 定義常用的損失函數

   • https://github.com/keras-team/keras/blob/master/keras/losses.py

   • MSE: mean_squared_error

   • MAE: mean_absolute_error

   • mape = MAPE = mean_absolute_percentage_error

   • msle = MSLE = mean_squared_logarithmic_error

   • kld = KLD = kullback_leibler_divergence

   • cosine = cosine_proximity

4. 誤差實際計算

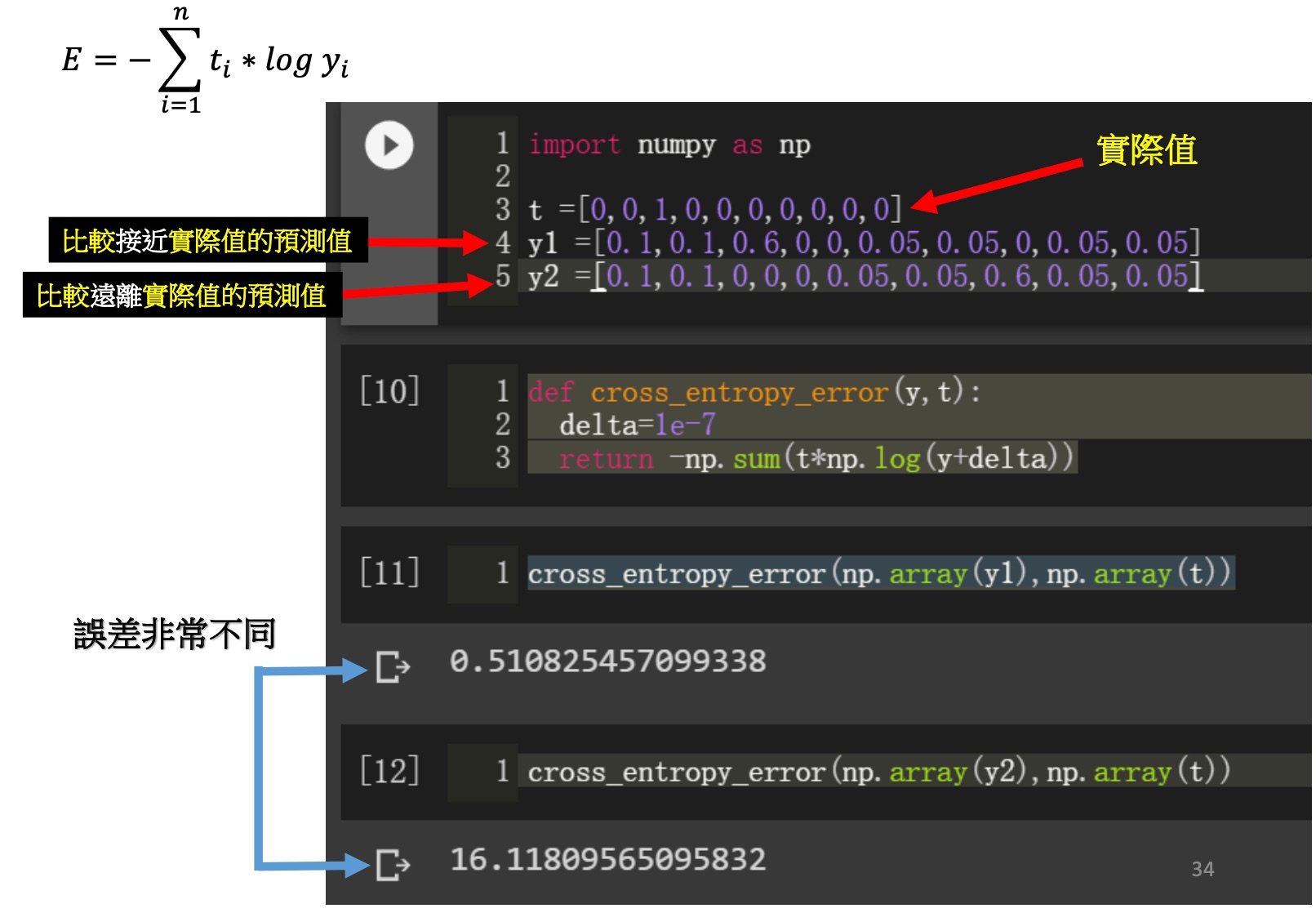

   Figure 13: 誤差計算範例

5. 學習步驟





   Figure 14: 類神經網路

   1. 將 weight 與 bias 隨機設定，例如，全設為 0

   2. 計算出模型結果值

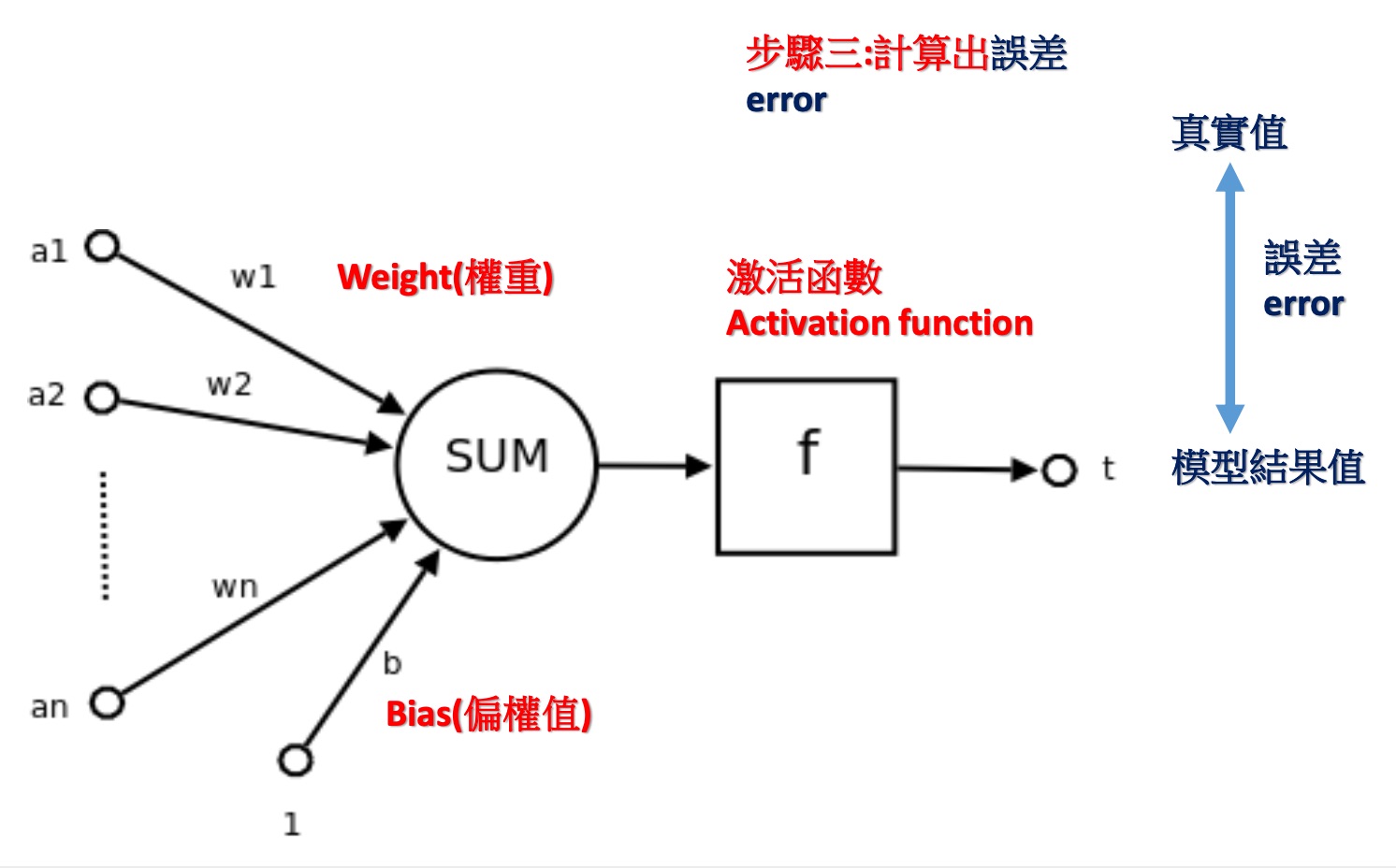

   3. 計算出誤差：即計算結果與真實值之差異





   Figure 15: 類神經網路

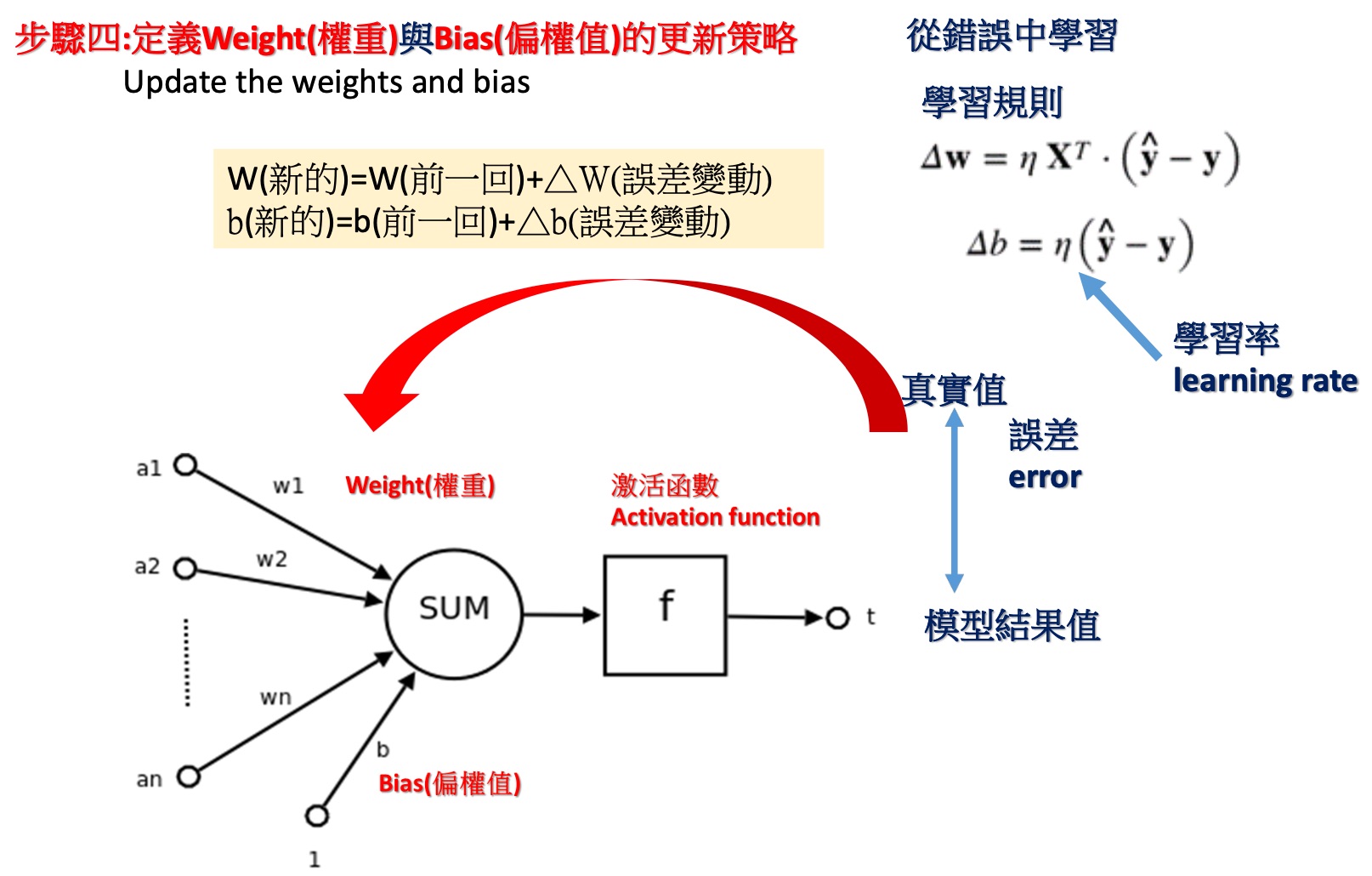

   1. 定義 weight 與 bias 的更新策略(update the weights and bias)，其更新策略為從錯誤中學習。學習規則為
      \[\Delta w=\eta X^T\cdot (\hat{y} - y)\]: \(w\)(新的)=\(w\)(前一回)+\(\Delta w\)(誤差變動)
      \[\Delta b=\eta (\hat{y} - y)\]: \(b\)(新的)=\(b\)(前靣)+\(\Delta b\)(誤差變動)





   Figure 16: 類神經網路

   1. 使用新的 weight 與 bias，計算直到誤差很小(定義何時結束)
      \[\Delta w=\eta X^T\cdot (\hat{y} - y)\]: \(w\)(新的)=\(w\)(前一回)+\(\Delta w\)(誤差變動)
      \[\Delta b=\eta (\hat{y} - y)\]: \(b\)(新的)=\(b\)(前靣)+\(\Delta b\)(誤差變動)
      \[\eta\] = 學習率


2.3. 為什麼沒有Activation Function的perceptron為linear model

2.4. Backprogation: 如何快速計算 w 與 b 的更新

1. Godfather of Deep Learning

   • 1986: the backpropagation algorithm for training multi-layer neural networks

   • Hinton, G. E., Osindero, S. and Teh, Y. (2006), A fast learning algorithm for deep belief nets. Neural Computation, 18, pp. 1527-1554

   • 2012: AlexNet (Alex Krizhevsky)啟動 AI/NN 電腦視覺熱潮

   • 2018: Turing Prize (Yoshua Bengio and Yann LeCun)


   (https://www.cs.toronto.edu/~hinton/coursera_slides.html)


2. 倒遞神經網路(Back-Propagation) 數學推導

   1. 數學推導

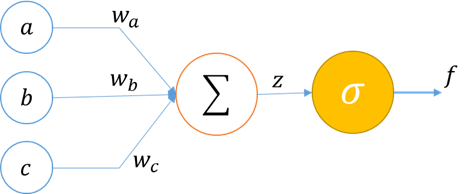

      1. 背景: 以下 a,b,c 為輸入值.並且激勵函數(activity function) 採用 sigmoid 進行說明:



      依上圖所述，數學式如下：
      \[ z = aw_a + bw_b + cw_c \]
      \[ \delta (z) = \frac{1}{1+e^{-x}} \]


      1. 由於在訓練過程中目的是找到最適合的權重值(weight).可透過微分求解梯度後可以找到權重應該修正的數值.因為每個變數都需要各自進行微分,因此透過偏微分求解(在遇到非目標為分數值時,將其視為常數):
         \[ \frac{\vartheta z}{\vartheta w_a} = a , \frac{\vartheta z}{\vartheta w_b} = b, \frac{\vartheta z}{\vartheta w_c} = c\]
         \[ \delta '(z) = (1-\delta (z)) \cdot \delta (z) \]

      2. 得知以上各個偏微分數值後,透過連鎖律進行神經元的偏微分,可得到以下式子:
         \[\frac{\vartheta f}{\vartheta w_a} = \frac {\vartheta f}{\vartheta z} \cdot \frac{\vartheta z}{\vartheta w_a} = [(1-\delta (z)) \cdot \delta (z)] \cdot a\]


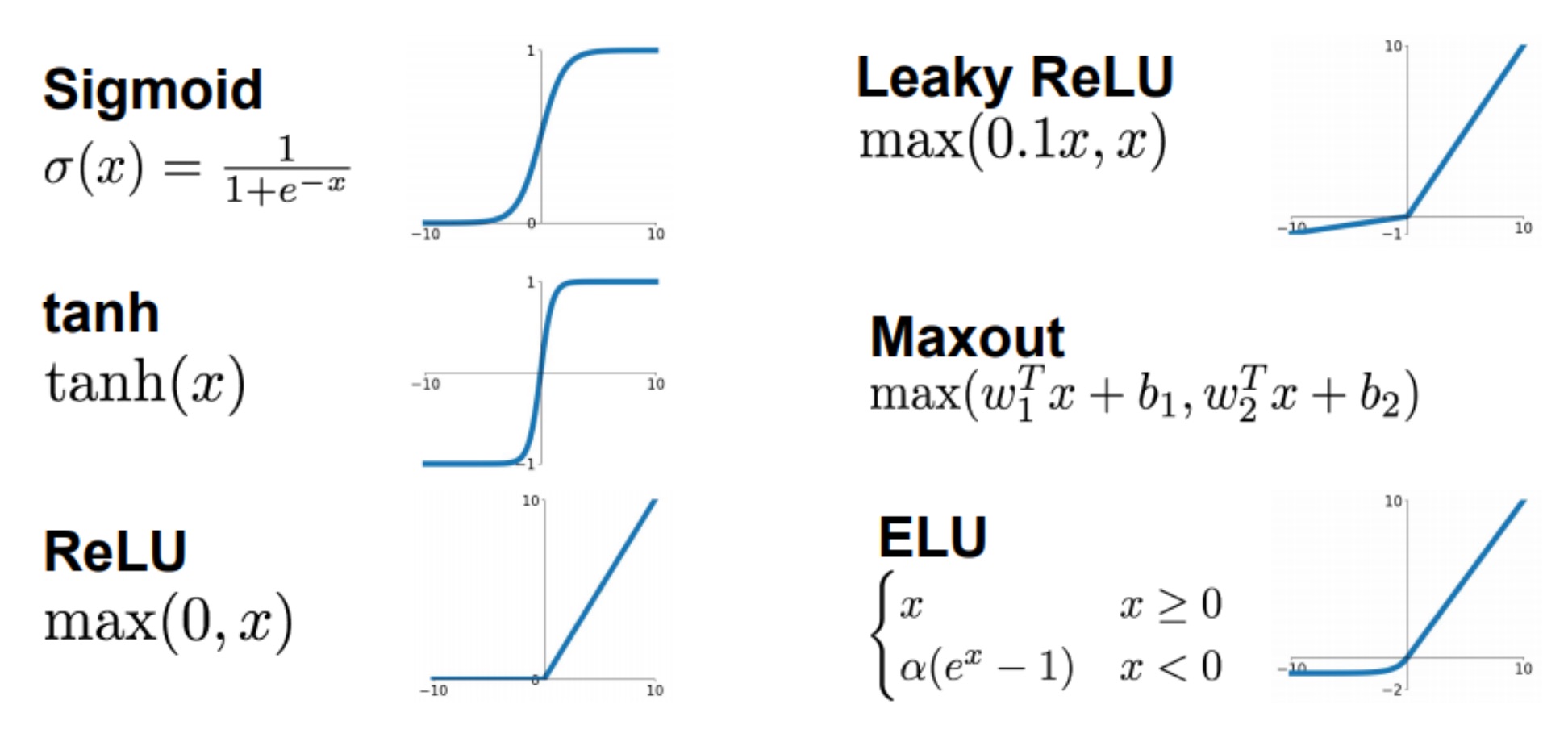

2.5. Activation Function

1. Step function


   Step function，若輸入超過 0，則輸出 1；若輪入小於等於 0，則輸出 0，如公式\eqref{org172629d}所示，其函數圖形則如圖18所示。


   \begin{equation} \label{org172629d} h(x) = \begin{cases} 1 & \text{if } x > 0 \\ 0 & \text{if } x\leq 0 \end{cases} \end{equation}

    1: import numpy as np
    2: import matplotlib.pylab as plt
    3:
    4: def step_function(x):
    5:     return np.array(x>0, dtype=np.int)
    6:
    7: x = np.arange(-5.0, 5.0, 0.1)
    8: y = step_function(x)
    9: plt.figure(figsize=(4,3))
   10: plt.plot(x, y)
   11: plt.ylim(-0.1, 1.1)
   12: plt.savefig("images/stepFuncPlot.png")
   13: return "images/stepFuncPlot.png"





   Figure 18: 階梯函數圖

   • 為什麼第5行(np.array(x>0, dtype=np.int))這樣寫會變成0/1

   • 當調整參數時，節點輸出的值在 0 和 1 之間躍遷，對調整參數造成很大不便。

2. Sigmoid 函數


   公式\eqref{org661c6fd}即為 sigmoid 函數(sigmoid function)，其中的\(exp(-x)\)代表\(e^{-x}\)，\(e\)為納皮爾常數(Napier’s constant)2.71828…的實數。


   \begin{equation} \label{org661c6fd} h(x) = \frac{1}{1+exp(-x)} = \frac{1}{1+e^{-x}} \end{equation}

   sigmoid 函數的 python 實作如下所述，而其圖形結果為平滑曲線(圖19)，針對輸入產生連續性的輸出，但仍與階梯函數相同，以 0 為界線，這種平滑度對於神經網路有相當重要的意義。此外，step function只能回傳 0 或 1，而 sigmoid 函數可以回傳實數。


    1: import numpy as np
    2: import matplotlib.pylab as plt
    3: def sigmoid(x):
    4:     return 1 / (1 + np.exp(-x))
    5: x = np.arange(-5.0, 5.0, 0.1)
    6: y = sigmoid(x)
    7: print(y)
    8: plt.figure(figsize=(4,3))
    9: plt.plot(x, y)
   10: plt.ylim(-0.1, 1.1)
   11: plt.savefig("images/sigmoidplot2.png")
   12: return "images/sigmoidplot2.png"





   Figure 19: sigmoid 函數圖

   • 非線性功能

   • 輸出：（0,1）

   • 處理極端值

   • 常用於隱藏層和輸出層

   • 常用於二元分類

   • 梯度消失問題

3. ReLU 函數


   神經網路感知器使用的活化函數多為非線性函數，如階梯函數與 sigmoid 函數，其主要原因在於，若在神經網路中使用線性函數，則不論加深多少層，這些函數都能合併為一個單一函數。例如，一個以\(h(x)=cx\)為活化函數的三層網路，其執行結果便相當於\(y(x)=h(h(h(x)))\)，亦即，其執行網果就如同一個以\(y(h)=ax\)為活化函數的一層網路，其中\(a=c^{3}\)。


   雖然 sigmoid 函數很早就應用於神經網路中，但最近較常使用的為 ReLU (Rectified Linear Unit)函數，若輸入超過 0，則直接輸出；若輪入小於 0，則輸出 0，如公式\eqref{org1490bee}所示，其函數圖形則如圖20所示。


   \begin{equation} \label{org1490bee} h(x) = \begin{cases} x & \text{if } x > 0 \\ 0 & \text{if } x\leq 0 \end{cases} \end{equation}

   or
   \[h(x) = max(0,x)\]


    1: import numpy as np
    2: import matplotlib.pylab as plt
    3: def relu(x):
    4:     return np.maximum(0, x)
    5: x = np.arange(-5.0, 5.0, 0.1)
    6: y = relu(x)
    7: print(y)
    8: plt.figure(figsize=(4,3))
    9: plt.plot(x, y)
   10: plt.ylim(-0.5, 5)
   11: plt.savefig("images/ReLUPlot.png")
   12: #return "ReLUPlot.png"





   Figure 20: ReLU 函數圖

   • 非線性功能

   • 輸出範圍：（0，\(\infty\)）

   • 捨棄一些信息

   • 常用於隱藏層

   • 梯度爆炸問題


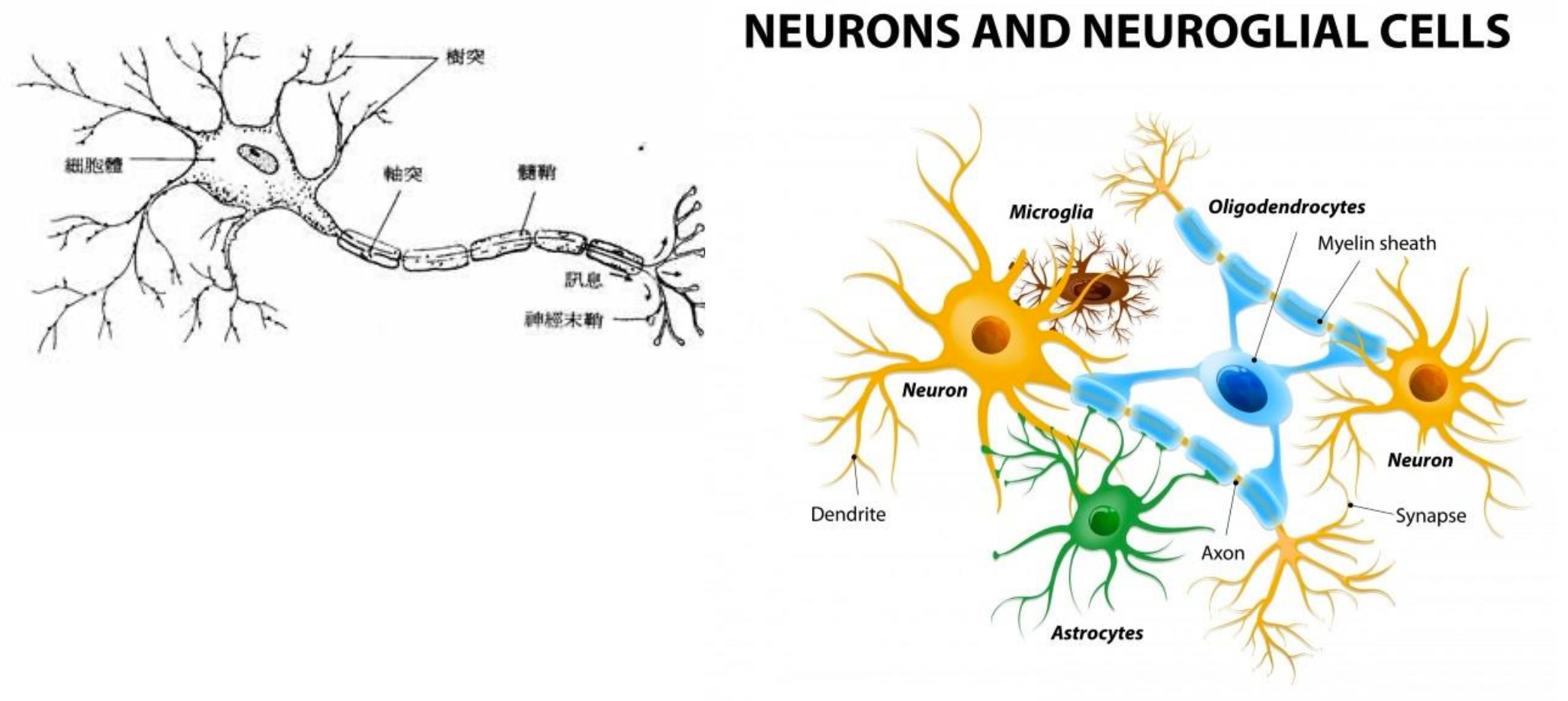

3.1. 何謂感知器

3.2. 感知器工作原理

1. Version #1: 使用weight

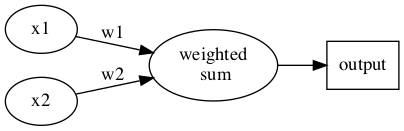

   感知器（perceptron）是 人造神經元（artificial neuron）的一種，也是最基本的一種。它接受一些輸入，產生一個輸出。





   Figure 22: Perceptron version 1

   • 這種架構的輸入/輸出關係為線性

   • 神經網路中再多的線性perceptron叠加，仍為線性

   • 無法解決 線性不可分 的問題

   1. 線性可分 v.s. 線性不可分


      簡而言之，如果存在一個超平面完全分離H元素和M元素，那麼上面的表達式表示H和M是線性可分的⁶。

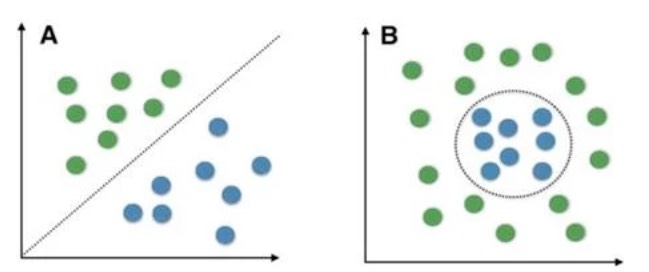

      Figure 23: 線性和非線性分類

      在圖23中，A顯示了一個線性分類問題，B顯示了一個非線性的分類問題。在A中，我們的決策邊界是一個線性的，它將藍色的點和綠色的點完全分開。在這個場景中，可以實現幾個線性分類器。


   2. 低維映射至高維

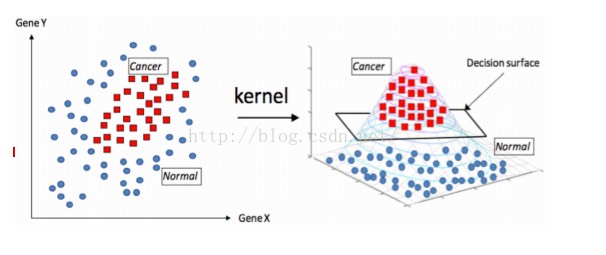

      在SVM的解決方案中，可以透過一個非線性的映射將低維空間線性不可分的樣本轉換至高維空間，使其成為線性可分 ⁷，例如:





      Figure 24: Kernal function mapping

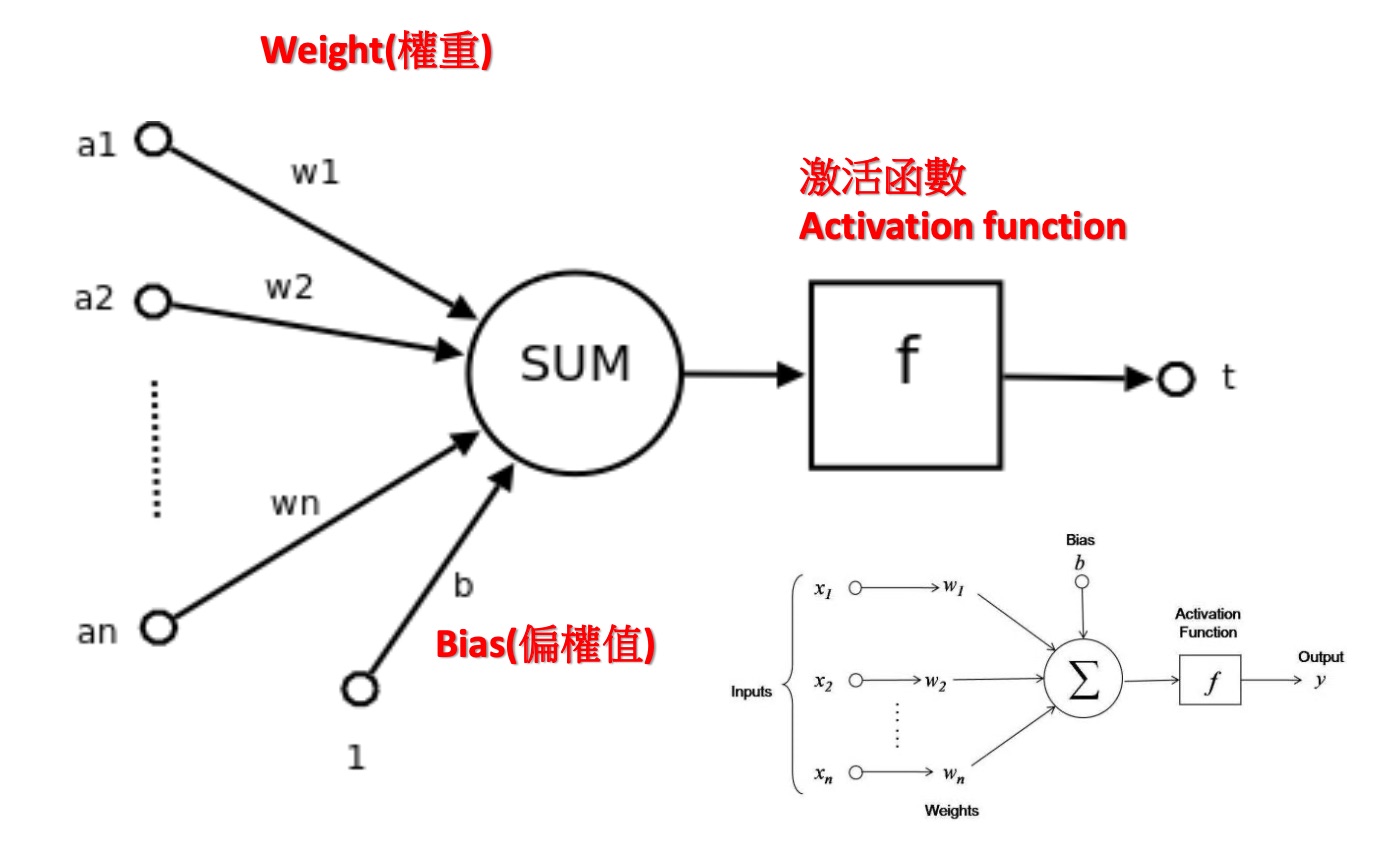

2. Version #2: 加入bias





   Figure 25: Perceptron version 2

   • 不加 bias 你的分類線(面)就必須過原點，這顯然是不靈活的

   • 透過bias，可以將NN進行左右調整，以適應(fit)更多情況

   • 可以將bias視為一個activate perceptron的threshold

   • bias也可以視為當輸入均為0時的輸出值

   • 從仿生學的角度，刺激生物神經元使它興奮需要刺激強度超過一定的閾值，同樣神經元模型也仿照這點設置了bias

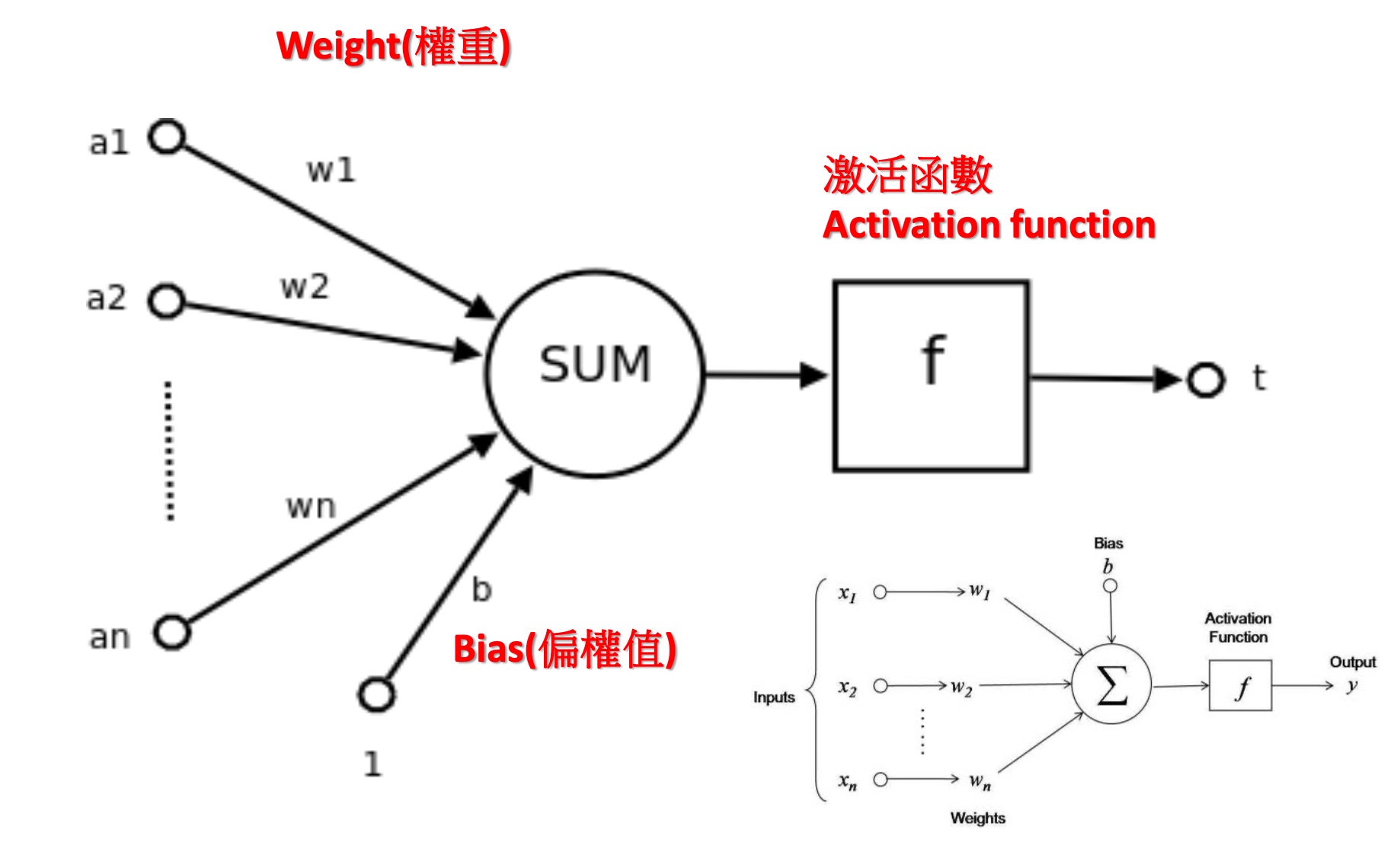

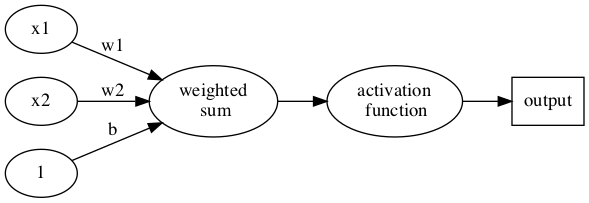

3. Version #3: 加入activation function


   加入activation function





   Figure 26: Perceptron version 2

4. 結論: 什麼是perceptron


   其實Perceptron就只是一個兩層的神經網路，輸入層和輸出層


3.3. 執行感知器: 邏輯閘實作

1. AND gate(版本#1：只設定權重)


   以上述感知器的運作方式來模擬 AND 邏輯閘的功能，可由以下程式碼實現出來。


    1: def AND(x1, x2):
    2:     w1, w2, theta = 0.5, 0.5, 0.7
    3:     tmp = x1*w1 + x2*w2
    4:     if tmp <= theta:
    5:         return 0
    6:     else:
    7:         return 1
    8:
    9: print("AND(1, 0): ", AND(1,0))
   10: print("AND(1, 0): ", AND(1,1))


   AND(1, 0):  0
   AND(1, 0):  1


   如程式碼第9行所示，傳入\(1, 0\)為輸入訊號，而根據計算結果是否達到臨界值(\(\theta=0.7\))來決定最終的輸出訊號\(0\)。


2. AND gate(版本#2: 導入權重及偏權值)


   在版本#1 的實作中，我們只透過輸入訊號與權重的計算來實現感知器的運作，事實上，這個感知器也可以用公式\eqref{org07677fb}來表示，這裡利用\(b\)這個被稱作「偏移值」或「偏權值」的參數來控制神經元的觸發難度，此時的感知器如圖28所示。


   \begin{equation} \label{org07677fb} y = \begin{cases} 0 & \text (b+w_1x_1+w_2x_2 \leq 0) \\ 1 & \text (b+w_1x_1 + w_2x_2 > 0) \end{cases} \end{equation}

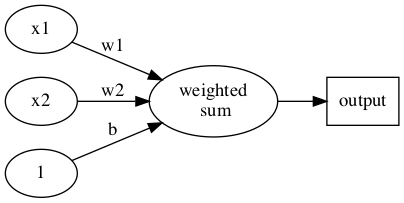

   Figure 27: 加入偏移值\(b\)的感知器

   在圖28中，增加了一個權重為\(b\)、輸入值為 1 的訊號，偏權值的作用與權重\(w_1\)及\(w_2\)不同，\(w_1\)與\(w_2\)的功能是控制輸入訊號重要程度的參數，但是\(b\)的功能是調整輸出訊號 1 的參數，偏權值也包含了「偏移」的意思。這是指在沒有輸入時，輸出究竟會產生多少偏移量。此外，由於偏移值的輸入訊號固定為 1，以圖形表示時，會用灰色填滿神經元，藉此區隔其他神經元。


   以下為針對上述版本#1 的 AND 邏輯閘模擬程式碼進行的修正，將偏移值的機制加入感知器的運作流程中。

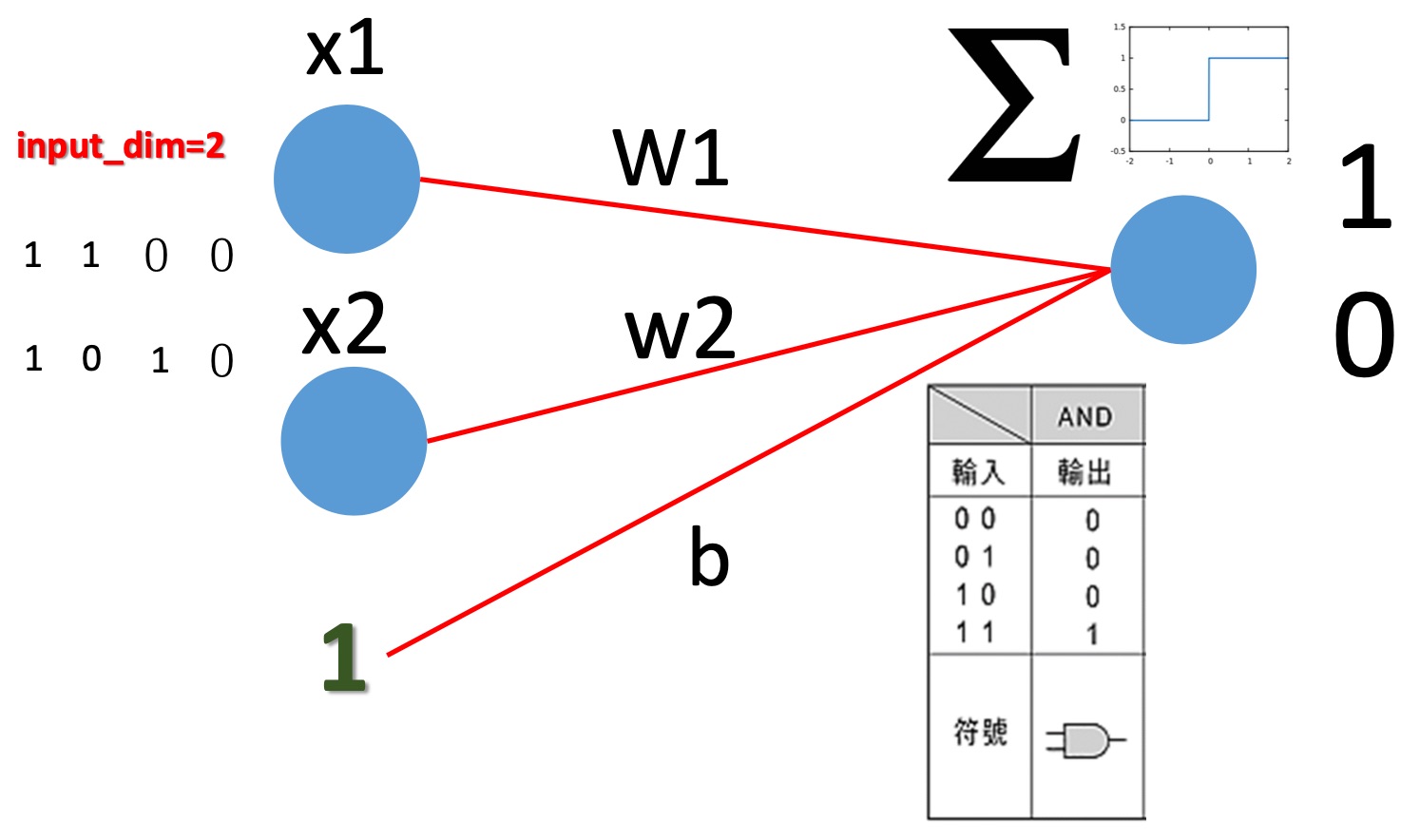

   Figure 28: And Gate perceptron

    1:   import numpy as np
    2:   def AND(x1, x2):
    3:       x = np.array([x1, x2])
    4:       w = np.array([0.5, 0.5])
    5:       b = -0.7
    6:       theta = 0
    7:       tmp = np.sum(w*x) + b
    8:       if tmp <= theta:
    9:           return 0
   10:       else:
   11:           return 1
   12:
   13:   print("1 AND 0 -> ",AND(1,0))
   14:   print("1 AND 1 -> ",AND(1,1))
   15:
   16:   #draw corresponding dots
   17:   import matplotlib.pyplot as plt
   18:   xs = np.array([0, 0, 1, 1])
   19:   ys = np.array([0, 1, 0, 1])
   20:   for xi, yi in zip(xs, ys):
   21:       print(AND(x, y))
   22:


   1 AND 0 ->  0
   1 AND 1 ->  1


3. OR, NAND gates


   同樣的感知器架構亦可實作出 OR 邏輯閘的功能：


    1:   import numpy as np
    2:   def OR(x1, x2):
    3:       x = np.array([x1, x2])
    4:       w = np.array([0.5, 0.5])
    5:       b = -0.2
    6:       theta = 0
    7:       tmp = np.sum(w*x) + b
    8:       if tmp <= theta:
    9:           return 0
   10:       else:
   11:           return 1
   12:   print(OR(0,0))


   也可實作出 NAND 邏輯閘的原理。


    1:   import numpy as np
    2:   def NAND(x1, x2):
    3:       x = np.array([x1, x2])
    4:       w = np.array([-0.5, -0.5])
    5:       b = 0.7
    6:       tmp = np.sum(w*x) + b
    7:       if tmp <= 0:
    8:           return 0
    9:       else:
   10:           return 1
   11:   print(NAND(0,0))


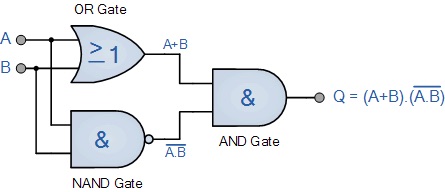

5.1. 多層感知器(Multilayer perceptron, MLP): XOR gate 實作

 1: #python code for XOR gate simulation
 2: import numpy as np
 3:
 4: def AND(x1, x2):
 5:     x = np.array([x1, x2])
 6:     w = np.array([0.5, 0.5])
 7:     b = -0.7
 8:     theta = 0
 9:     tmp = np.sum(w*x) + b
10:     if tmp <= theta:
11:         return 0
12:     else:
13:         return 1
14:
15: def OR(x1, x2):
16:     x = np.array([x1, x2])
17:     w = np.array([0.5, 0.5])
18:     b = -0.2
19:     theta = 0
20:     tmp = np.sum(w*x) + b
21:     if tmp <= theta:
22:         return 0
23:     else:
24:         return 1
25:
26: def NAND(x1, x2):
27:     x = np.array([x1, x2])
28:     w = np.array([-0.5, -0.5])
29:     b = 0.7
30:     tmp = np.sum(w*x) + b
31:     if tmp <= 0:
32:         return 0
33:     else:
34:         return 1
35:
36: def XOR(x1, x2):
37:     s1 = NAND(x1, x2)
38:     s2 = OR(x1, x2)
39:     y = AND(s1, s2)
40:     return y
41:
42: print("XOR(0,0): ", XOR(0,0))
43: print("XOR(0,1): ", XOR(0,1))
44: print("XOR(1,0): ", XOR(1,0))
45: print("XOR(1,1): ", XOR(1,1))

XOR(0,0):  0
XOR(0,1):  1
XOR(1,0):  1
XOR(1,1):  0

6.1. 從資料中學習

6.2. Overfitting v.s. underfitting

1. 縮減神經網路的大小


   即減少模型可用來學習的參數數量(包含網路的層數和每層的神經元個數)，在深度學習中，模型中可學習參數的數量(權重數量)通常被稱為容量(capacity)。直覺上，有更多參數的模型具有更多的記憶能力(memorization capacity)，因此可以很容易在訓練樣本與其目標之間做出完美的對應，但卻沒有任何適應學習的能力。例如，我們可以建立具有 500000 個參數的模型來輕鬆學習(記憶)MNIST 訓練集中的每個數字所屬類別，但這種模型對於預測新的數字圖案毫無用處。


   此外，如果神經網路的記憶資源有限，則無法輕易地直接在訓練樣本與目標之間做出對應，因此，要讓損失最小化，神經網路必須採用萃取過的資料表示法，以建立對目標的預測能力；另一方面，我們仍須讓神經網路擁有足夠的參數，以免模型 underfitting。也就是說，我們必須在容量過大(too much capacity)和容量不足(not enough capacity)之間取得平衡。


   然而，到目前為止還沒有有效的公式來確定網路最佳的層數和神經元數，我們必須實際在神經網路進行多次評估(在驗證集上，而非測試集)，以找到正確的模型大小。我們通常會從較少的層數和 units 數開始，再逐漸增加層的 units 數或增加新層數，直到驗證損失不再進步為止。


   以 imdb 的例子來看，原本的網路模型如下：


   1:   model = models.Sequential()
   2:   model.add(layers.Dense(16, activation='relu', input_shape=(10000,)))
   3:   model.add(layers.Dense(16, activation='relu'))
   4:   model.add(layers.Dense(1, activation='sigmoid'))


   如果我們將每一層的神經元數量縮小：


   1:   model = models.Sequential()
   2:   model.add(layers.Dense(4, activation='relu', input_shape=(10000,)))
   3:   model.add(layers.Dense(4, activation='relu'))
   4:   model.add(layers.Dense(1, activation='sigmoid'))

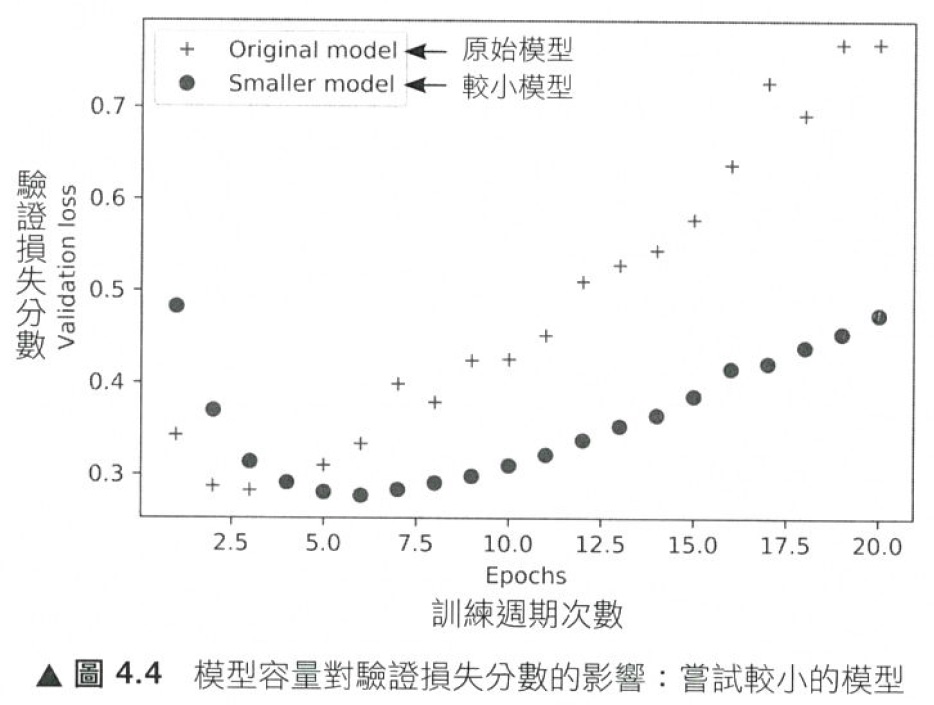

   則兩個版本的驗證損失比較如下圖，黑點為縮小網路 capacity 的驗證損失值，可以看出較原始版本的表現更佳，這個版本的神經網路在第 6 個 epoch 之後才開始 overfitting（原始的模型在第 4 個 epoch）就開始 overfitting。





   Figure 37: 模型容量對驗證損失分數的影響-較小的模型

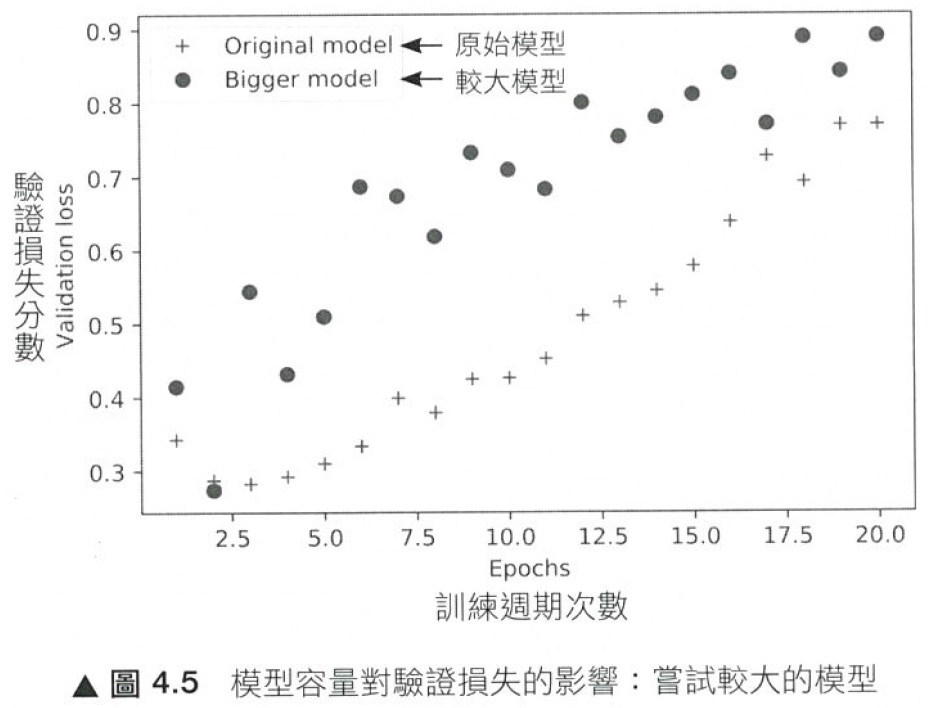

   相反的，如果我們刻意將神經網路的 capacity 擴大，如下，每一層的神經元數量由原來的 16 增加到 512，則結果如圖38，擴大版的神經網路幾乎在訓練之初就開始 overfitting，而且越來越嚴重，其驗證損失的表現也較原始版本差。


   1:   model = models.Sequential()
   2:   model.add(layers.Dense(512, activation='relu', input_shape=(10000,)))
   3:   model.add(layers.Dense(512, activation='relu'))
   4:   model.add(layers.Dense(1, activation='sigmoid'))





   Figure 38: 模型容量對驗證損失分數的影響-較大的容量

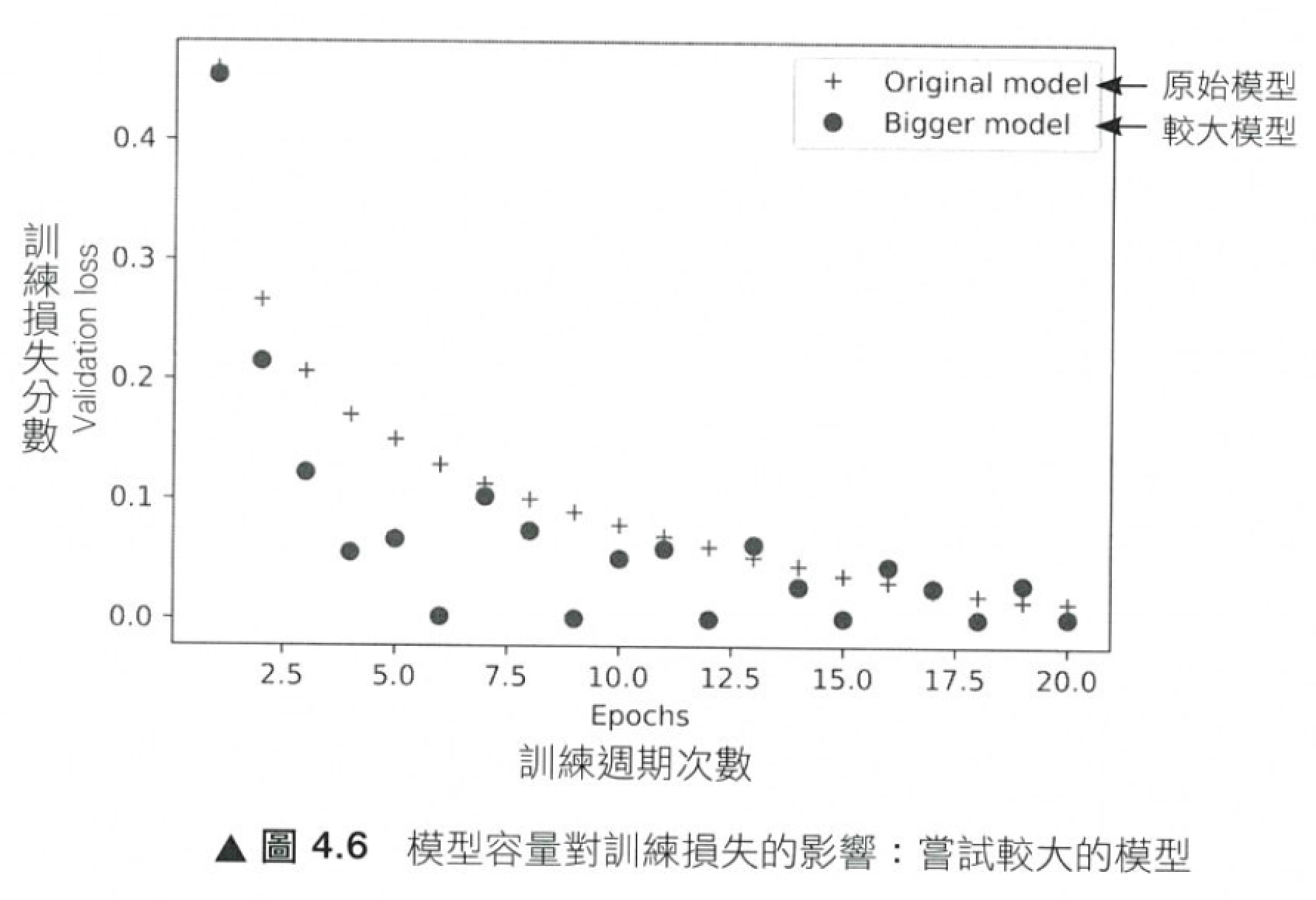

   較大模型的神經網路雖然導致驗證損失的效能下降，但在訓練損失上的表現則否，由圖39的黑點可明顯看出大網路模型在訓練期間的損失極低，然而這種效能在面對新資料（驗證資烞十）時確無法表現出來。





   Figure 39: 模型容量對訓練損失分數的影響-較大的容量

2. 加入權重常規化 (weight regularization)


   在設計網路模型時，一個原則為：如果兩種模型有同樣的效能表現，則較簡單的模型通常是更好的設計，也更不容易導致 overfitting。這裡所謂的簡單指的是參數值分佈的熵比較小(entropy of distribution of parameter values las less entropy)的模型，或是使用較少參數的模型。因此，降低 overfitting 就是想辦法採用較小的權重值以限制神經網路的複雜性，這會讓權重的分佈更為常規化(regularized)。權重值常規化(weight regularization)在作法上就是對損失函數中較大的權重加上代價(cost)項目，通常有兩種方式：


   • L1 regularization: 在損失函數多加上一項 cost，這一項和權重係數的絕對值成正比。

   • L2 regularization: 在損失函數多加上一項 cost，這一項和權重係數的平方成正比。L2 也稱為 weight decay。


   在 Keras 中，常規化的實作只要利用 model.add()並指名參數把權重常規化物件傳入神經網路層即可。以下為 L2 regularization 的做法：


   1:   from keras import regularizers
   2:
   3:   model = models.Sequential()
   4:   model.add(layers.Dense(16, kernel_regularizer=regularizers.l2(0.001),
   5:                          activation='relu', input_shape=(10000,)))
   6:   model.add(layers.Dense(16, kernel_regularizer=regularizers.l2(0.001),
   7:                          activation='relu'))
   8:   model.add(layers.Dense(1, activation='sigmoid'))

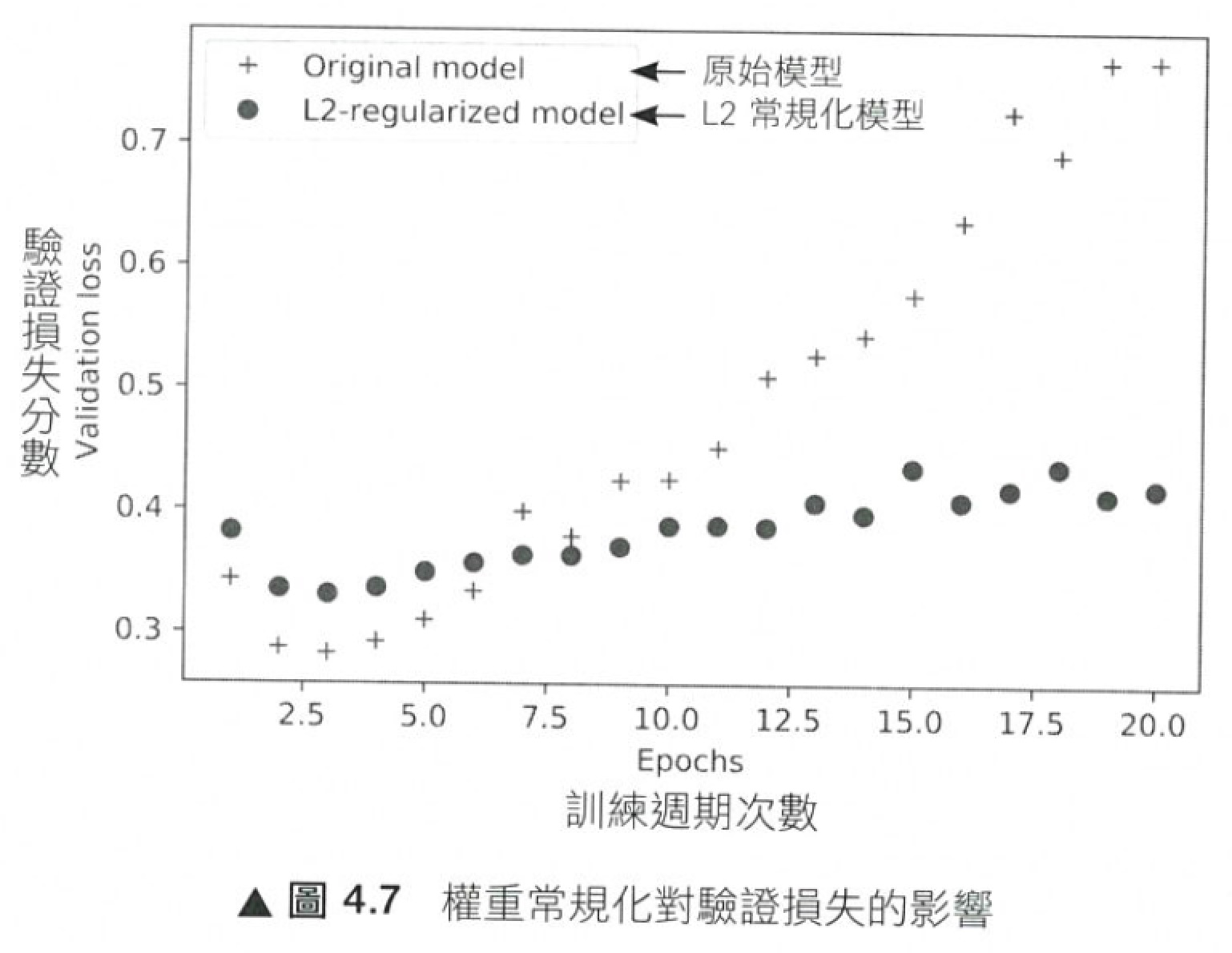

   上述程式中 l2(0.001)的意思是表示該層權重矩陣中的每個係數都會加上(0.001*權重係數值)到神經網路的總損失函數上，由圖40的結果可看，加入 L2 regularization 的模組，其驗證損失的表現較佳。





   Figure 40: 權重正規化對訓練損失分數的影響

3. 丟棄法 (dropout)


   由 Ceoff Hinton 教授和他在多倫多大學的學生所開發出來的常規化技術之一，主要是在訓練期間隨機丟棄(dropping out，即把 feature 值歸零)layer 的一些輸出特徵，假設某層在訓練期間的某一狀態下其正常輸出向量為[0.2, 0.5, 1.3, 0.8, 1.1]，在 dropout 後，某幾個輸輸向量的值會被歸零，如[0, 0.5, 1.3, 0, 1.1]。丟棄率則是指被歸零的特徵值個數佔特徵值總數的比例，以此例而言丟棄率為 2/5=0.4。


   丟棄率通常介於 0.2 到 0.5 之間，而在測試時，其實沒有任何特徵質會被丟棄，取而代之的是層的輸出值將依照丟棄率的比例縮小，以平䚘訓練時的輸出被歸零的影響。隨機歸零的核心想法是在 layer 的輸出值中加入“雜訊”，這樣可以打破不重要的偶然模式，如果沒有雜訊，神經網路就會開始“死記”。在 Keras 中，我們可以很簡單的透過 add()來加入 Dropout：


    1:   from keras import regularizers
    2:
    3:   model = models.Sequential()
    4:   model.add(layers.Dense(16, kernel_regularizer=regularizers.l2(0.001),
    5:                          activation='relu', input_shape=(10000,)))
    6:   model.add(layers.Dropout(0.5))
    7:   model.add(layers.Dense(16, kernel_regularizer=regularizers.l2(0.001),
    8:                          activation='relu'))
    9:   model.add(layers.Dropout(0.5))
   10:   model.add(layers.Dense(1, activation='sigmoid'))

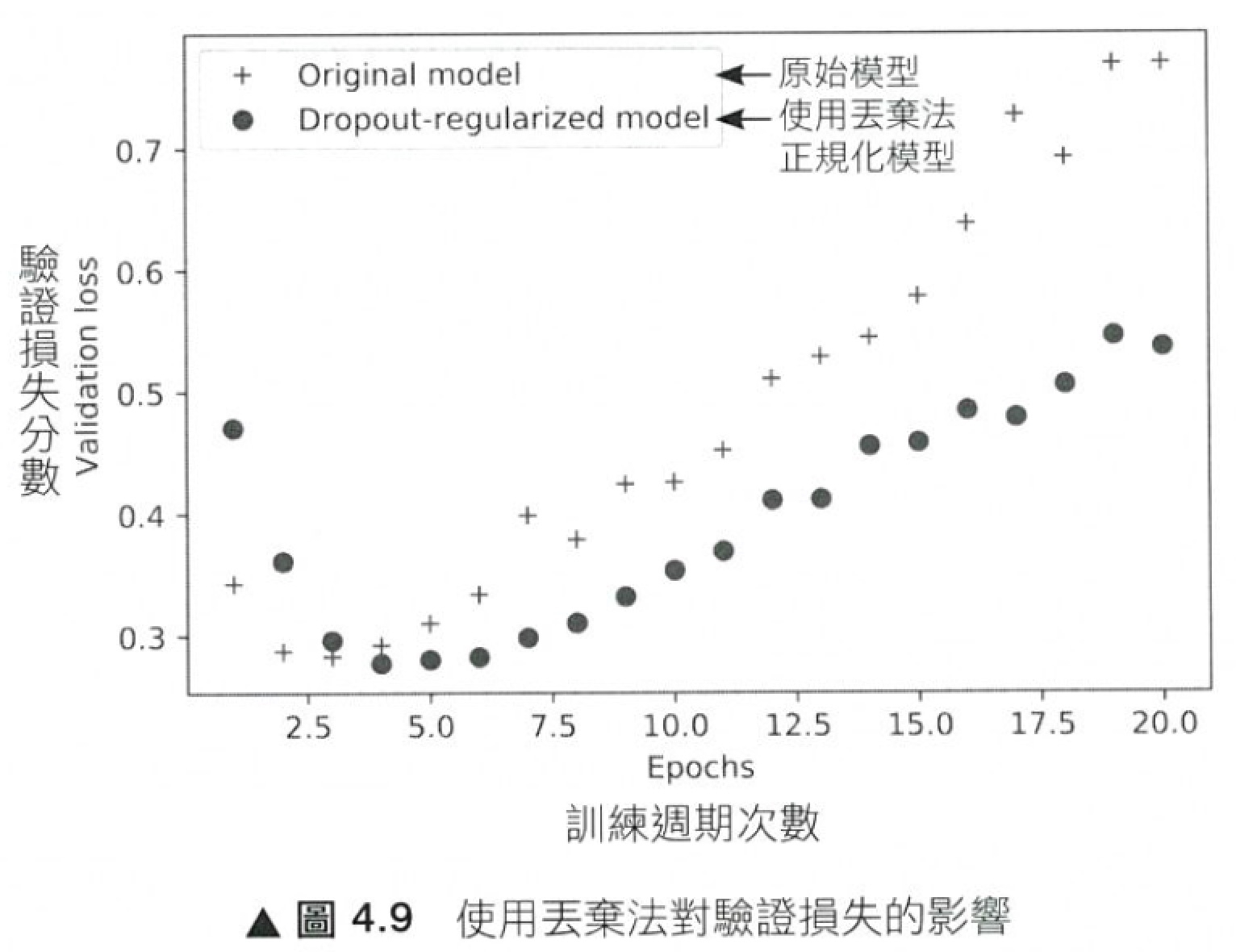

   在加入兩個 Dropout 層後對於降低 overfitting 的效果如圖41所示。





   Figure 41: 權重正規化對訓練損失分數的影響

6.3. 三層神經網路

6.4. 損失函數

1. 均方誤差


   均方誤差（mean squared error）可以公式\eqref{org61ec902}表示：


   \begin{equation} \label{org61ec902} E = \frac{1}{2} \sum_{k}(y_k-t_k)^2 \end{equation}

   公式\eqref{org61ec902}中的\(y_k\)為神經網路的輸出，\(t_k\)為訓練資料，\(k\)為資料的維度，其實際運算的資料內容與結果可由如下程式碼，當 y 的預測機率越接近正確答案時，均方誤差的值越小。


    1:   import numpy as np
    2:   def mean_squared_error(y, t):
    3:       return 0.5 * np.sum((y-t)**2)
    4:   # case 1: 正確答案為2, y[2]的機率最高時
    5:   y = np.array([0.1, 0.05, 0.6, 0.0, 0.05, 0.1, 0.0, 0.1, 0.0, 0.0])
    6:   t = np.array([0, 0, 1, 0, 0, 0, 0, 0, 0, 0])
    7:   print(mean_squared_error(y,t))
    8:
    9:   #case 2: 正確答案為2, y[7]的機率最高時
   10:   y = np.array([0.1, 0.05, 0.1, 0.0, 0.05, 0.1, 0.6, 0.0, 0.0, 0.0])
   11:   print(mean_squared_error(y,t))


   0.09750000000000003
   0.5975


2. 交叉熵誤差


   交叉熵誤差（cross entropy error）可以公式\eqref{org8aa2c2c}表示：


   \begin{equation} \label{org8aa2c2c} E = -\sum_{k}t_k\log y_k \end{equation}

   公式\eqref{org8aa2c2c}中的\(y_k\)為神經網路的輸出，\(t_k\)為訓練資料（即正確答案標籤，為 one-hot 形式，只有正確案為 1，其餘為 0），\(log\)為以\(e\)為底的自然對數，其輸出圖形如圖43所示。


   1:   import numpy as np
   2:   import matplotlib.pylab as plt
   3:   x = np.arange(-0.1, 2, 0.0001)
   4:   y = np.log(x)
   5:   plt.figure(figsize=(4,3))
   6:   plt.plot(x, y)
   7:   plt.ylim(-5.1, 1)
   8:   plt.savefig("log.png")
   9:   return "log.png"





   Figure 43: 自然對數\(y=\log x\)曲線圖

   以前述範例進行交叉熵的計算，其運算結果如下所示。進行\(log\)運算前先加上一極小值 delta 的原因在於避免因 log(0)產生無限大的-inf。執行結果與前例大致相同，越接近正確答案，誤差值越小。


    1:   import numpy as np
    2:   def cross_entropy_error(y, t):
    3:       delta = 1e-7
    4:       return -np.sum(t * np.log(y + delta))
    5:   # case 1: 正確答案為2, y[2]的機率最高時
    6:   y = np.array([0.1, 0.05, 0.6, 0.0, 0.05, 0.1, 0.0, 0.1, 0.0, 0.0])
    7:   t = np.array([0, 0, 1, 0, 0, 0, 0, 0, 0, 0])
    8:   print(cross_entropy_error(y,t))
    9:
   10:   #case 2: 正確答案為2, y[7]的機率最高時
   11:   y = np.array([0.1, 0.05, 0.1, 0.0, 0.05, 0.1, 0.6, 0.0, 0.0, 0.0])
   12:   print(cross_entropy_error(y,t))


   0.510825457099338
   2.302584092994546


3. 批次學習


   機器學習的目的在於使用訓練資料找能能儘量縮小損失函數的參數，因此，計算損失函數自然不是逐一計算，而是以縮小所有訓練資料的損失函數總和為最終目標。
   因此，前節中的交叉熵誤差（公式\eqref{org8aa2c2c}）就要修改為以下算式（\eqref{org52a0094}）：


   \begin{equation} \label{org52a0094} E = -\frac{1}{N}\sum_{n}\sum_{k}t_{nk}\log y_{nk} \end{equation}

   公式\eqref{org52a0094}的 N 為資料筆數，\(y_{nk}\)代表神經網路第 n 筆資料的第 k 個輸出、\(t){nk}\)則為第 n 筆訓練資料的第 k 個值，最後除以 N、進行正規化，所得即為這 N 筆資料的「平均損失函數」。然而，實際執行時並無法取出所有訓練資料來運算，以 MNIST 資料集為例，訓練資料就有 60000 筆，若是其他大數劇則資料筆數可能達數千萬，較務實的作法，是隨機自資料集中抽取 N 筆資料（稱之為 mini batch）來計算平均損失函數，以代表整體。
   那麼，這個隨機抽取的資料筆數要設定為多少才適合？可以從以下兩個觀點來看：


   • 在合理範圍內，增大 Batch_Size 有何好處？

     • 內存利用率提高了，大矩陣乘法的並行化效率提高。

     • 跑完一次 epoch（全數據集）所需的迭代次數減少，對於相同數據量的處理速度進一步加快。

     • 在一定範圍內，一般來說 Batch_Size 越大，其確定的下降方向越准，引起訓練震蕩越小。

   • 盲目增大 Batch_Size 有何壞處？

     • 內存利用率提高了，但是內存容量可能撐不住了。

     • 跑完一次 epoch（全數據集）所需的迭代次數減少，要想達到相同的精度，其所花費的時間大大增加了，從而對參數的修正也就顯得更加緩慢。

     • Batch_Size 增大到一定程度，其確定的下降方向已經基本不再變化。

4. 設定損失函數做為效能指標的原因


   進行神經網路的學習，目的在於找出辨識準確度高的參數，那麼，為什麼不以「辨識準確率」做為指標，而是要導入損失函數？
   神經網路的學習過程在於尋找最佳參數（即偏移值與權重），藉以找出能盡量縮小損失函數的參數，為達此目的，我們要對某特定參數所得的損失函數進行微分（即找出其斜度），亦即，找出「如果稍微改變這些參數，損失函數將會有何種變化？」的答案，假如微分後損失函數的值變為負值，則我們就將參數往正向變化以減少損失函數；假如微分後損失函數的值變為正值，我們就讓參數往負值變化，以減少損失函數；直到損失函數微分後的值變為 0 為止。
   無法將辨識準確率作為指標的原因即在於，不論我們如何調整參數，辨識準確率的微分值都為 0。
   例如，有 100 張訓練資料，如果能成功辨識出 32 張影像，其準確率為 32%，如果調整參數後只得到極小的變化，辨識準確度也只能在 33%、34%這些不連續的變化，而不會有 32.0124%的連續性變化。然而，如果以損失函數為指標，則能顯示出 0.92345….的結果；而略為改變參數值，即能得到 0.24884 的連續變化。
   辨識準確率幾乎不會反應改變參數所帶來的微小變化，即使有反應也是不連續的變化，這個道理就好像把階梯函數拿來當成活化函數，對階梯函數的任何點（除 0 以外）做切線，其斜率均為 0。


6.5. 數值微分

1:   def numerical_diff(f, x):
2:       h = 10e - 50
3:       return (f(x+h) - f(x)) /h

1:   def numerical_diff(f, x):
2:       h = 1e-4
3:       return (f(x+h) - f(x-h)) / (2*h)

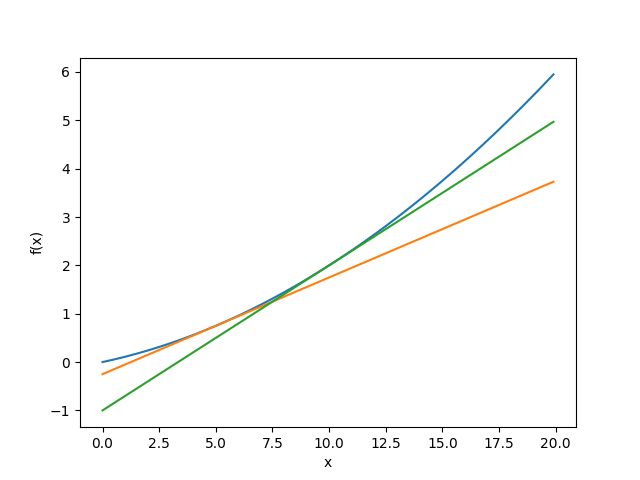

 1:   import numpy as np
 2:   import matplotlib.pylab as plt
 3:   def numerical_diff(f, x):
 4:       h = 1e-4
 5:       return (f(x+h) - f(x-h)) / (2*h)
 6:   def function_1(x):
 7:       return 0.01*x**2 + 0.1*x
 8:   def tangent_line(f, x):
 9:       d = numerical_diff(f, x)
10:       y = f(x) - d*x
11:       return lambda t: d*t + y
12:   x = np.arange(0.0, 20.0, 0.1)
13:   y = function_1(x)
14:   tf = tangent_line(function_1, 5)
15:   y2 = tf(x)
16:   tf2 = tangent_line(function_1, 10)
17:   y3 = tf2(x)
18:   plt.xlabel("x")
19:   plt.ylabel("f(x)")
20:   plt.plot(x, y)
21:   plt.plot(x, y2)
22:   plt.plot(x, y3)
23:   plt.savefig("function_1.png")
24:   print(numerical_diff(function_1,5))
25:   print(numerical_diff(function_1,10))
26:   #return "function_1.png"

0.1999999999990898
0.2999999999986347

1:   def function_2(x):
2:       return x[0]**2 + x[1]**2
3:       # 或 return np.sum(x**2)

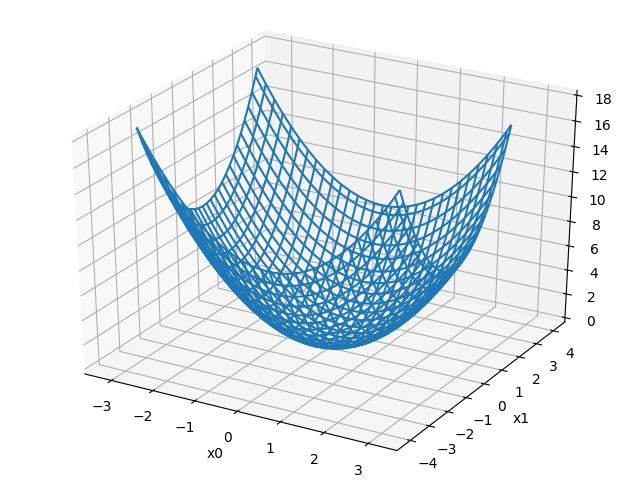

 1:   def function_2(x):
 2:     return x[0]**2 + x[1]**2
 3:
 4:   # 3Dグラフを描画
 5:   # cat multivariate_func_save.py
 6:   # coding: utf-8
 7:   import numpy as np
 8:   import matplotlib.pylab as plt
 9:   plt.switch_backend('agg')
10:   from mpl_toolkits.mplot3d import Axes3D
11:
12:   x = np.meshgrid(np.arange(-3, 3, 0.1), np.arange(-3, 3, 0.1))
13:   z = x[0]**2 + x[1]**2
14:
15:   fig = plt.figure()
16:   ax = Axes3D(fig)
17:   ax.plot_wireframe(x[0], x[1], z)
18:
19:   plt.xlim(-3.5, 3.5)
20:   plt.ylim(-4.5, 4.5)
21:   plt.xlabel("x0")
22:   plt.ylabel("x1")
23:   plt.savefig('multivariate_func.png')

6.00000000000378
7.999999999999119

6.6. Forward propagation

1. 各層間的訊息傳遞

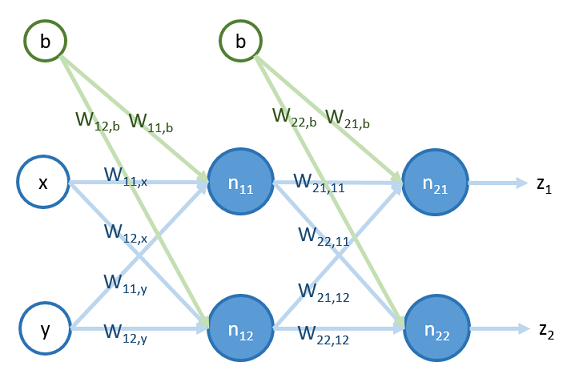

   以輸入層傳遞訊息至 layer 1 的神經元 a1 為例，a1 的訊息可由公式\eqref{org3266457}計算出來。


   \begin{equation} \label{org3266457} a_1^{(1)}=w_{11}^{(1)}x_1+w_{12}^{(1)}x_2+b_1^{(1)} \end{equation}

   其中


   • \(w_{ab}^{(c)}\)中的\(a\)指的是下一層的第\(a\)個神經元

   • \(w_{ab}^{(c)}\)中\(b\)指的是上一層的第\(b\)個神經

   • \(w_{ab}^{(c)}\)中\(c\)指的則是第\(c\)層的權重。


   而透過矩陣乘積，可由公式\eqref{orge5bf71e}顯示 layer 1 的「加權總和」。


   \begin{equation} \label{orge5bf71e} A_1^{(1)}=XW^{(1)}+B^{(1)} \end{equation}

   其中，
   \[ X = \begin{pmatrix} x_1 & x_2 \end{pmatrix}, A^{(1)} = \begin{pmatrix} a_1^{(1)} & a_2^{(1)} & a_3^{(1)} \end{pmatrix}, B^{(1)} = \begin{pmatrix} b_1^{(1)} & b_2^{(1)} & b_3^{(1)} \end{pmatrix}, \\ W^{(1)} = \begin{pmatrix} w_{11}^{(1)} & w_{21}^{(1)} & w_{31}^{(1)} \\ w_{12}^{(1)} & w_{22}^{(1)} & w_{32}^{(1)} \end{pmatrix} \]

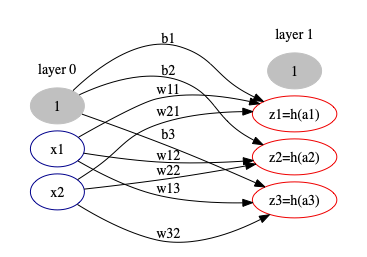

   圖46以\(a_i\)代表隱藏層 layer 1 中各節點的加權總和，以\(z\)代表以活化函數轉換後的訊號，至於\(h()\)則表示活化函數 sigmoid。





   Figure 46: 三層神經網路中 layer 0 至 layer 1 間的訊息傳遞

   以下列 python 執行此次轉換的結果如下。


    1: #python code for message from layer 0 to node a1
    2: import numpy as np
    3: def sigmoid(x):
    4:     return 1 / (1 + np.exp(-x))
    5: X = np.array([1.0, 0.5])
    6: W1 = np.array([[0.1, 0.3, 0.5], [0.2, 0.4, 0.6]])
    7: B1 = np.array([0.1, 0.2, 0.3])
    8: A1 = np.dot(X, W1) + B1
    9: Z1 = sigmoid(A1)
   10: print(X)
   11: print(Z1)


   [1.  0.5]
   [0.57444252 0.66818777 0.75026011]


   各層間的訊息傳遞大致如上述模式，唯一稍有不同的地方在於當隱藏層 layer 2 將訊習傳遞給輸出層 layer 4 時，所應用的活化函數為 identitiy function，其實作方式如下：


    1:   #python code for identity function
    2:   import numpy as np
    3:   def identity_fun(x):
    4:       return x
    5:   W3 = np.array([[0.1, 0.3], [0.2, 0.4]])
    6:   B3 = np.array([0.1, 0.2])
    7:   Z2 = [0.62624937, 0.7710107]
    8:   A3 = np.dot(Z2, W3) + B3
    9:   Y = identity_fun(A3)
   10:   print(Y)


   [0.31682708 0.69627909]


2. Python 實作: 多層神經網路的訊息傳遞


    1:   #python code for complete multi-layer network message trasmission
    2:   import numpy as np
    3:   def identity_fun(x):
    4:       return x
    5:   def sigmoid(x):
    6:       return 1 / (1 + np.exp(-x))
    7:   def init_network():
    8:       network = {}
    9:       network['W1'] = np.array([[0.1, 0.3, 0.5], [0.2, 0.4, 0.6]])
   10:       network['b1'] = np.array([0.1, 0.2, 0.3])
   11:       network['W2'] = np.array([[0.1, 0.4], [0.2, 0.5], [0.3, 0.6]])
   12:       network['b2'] = np.array([0.1, 0.2])
   13:       network['W3'] = np.array([[0.1, 0.3], [0.2, 0.4]])
   14:       network['b3'] = np.array([0.1, 0.2])
   15:       return network
   16:   def forword(network, x):
   17:       W1, W2, W3 = network['W1'], network['W2'], network['W3']
   18:       b1, b2, b3 = network['b1'], network['b2'], network['b3']
   19:       a1 = np.dot(x, W1) + b1
   20:       z1 = sigmoid(a1)
   21:       a2 = np.dot(z1, W2) + b2
   22:       z2 = sigmoid(a2)
   23:       a3 = np.dot(z2, W3) + b3
   24:       z3 = sigmoid(a3)
   25:       y = identity_fun(z3)
   26:       return y
   27:   network = init_network()
   28:   x = np.array([1.0, 0.5])
   29:   y = forword(network, x)
   30:
   31:   print(y)


   [0.57855079 0.66736228]


6.7. Backward propagation

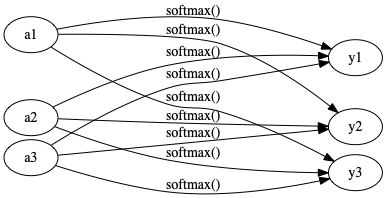

6.8. 輸出層的設計：恆等函數與 softmax 函數

 1:   #python code for softmax funtion
 2:   import numpy as np
 3:   def softmax(a):
 4:       exp_a = np.exp(a)
 5:       #exp_a = np.exp(a - np.max(a))
 6:       sum_exp_a = np.sum(exp_a)
 7:       y = exp_a / sum_exp_a
 8:       return(y)
 9:   a = np.array([0.3, 2.9, 4.0])
10:   print(softmax(a))

[0.01821127 0.24519181 0.73659691]

6.9. softmax 函數的特色

6.10. 梯度

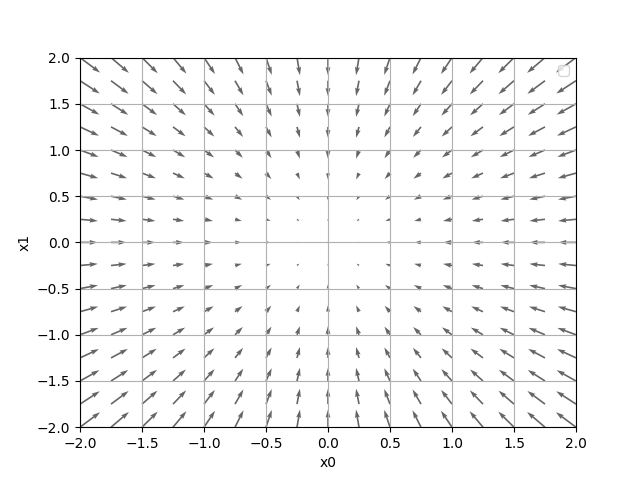

 1:   # f(x0, x1) = x0**2 + x1**2の勾配図を描くサンプルコード実行
 2:   # cat gradient_2d_save.py
 3:
 4:   # coding: utf-8
 5:   # cf.http://d.hatena.ne.jp/white_wheels/20100327/p3
 6:   import numpy as np
 7:   import matplotlib.pylab as plt
 8:   plt.switch_backend('agg')
 9:   from mpl_toolkits.mplot3d import Axes3D
10:
11:   def _numerical_gradient_no_batch(f, x):
12:       h = 1e-4 # 0.0001
13:       grad = np.zeros_like(x) # 產生和x相同形狀、內容均為0的陣列
14:
15:       for idx in range(x.size):
16:           tmp_val = x[idx]
17:           # 計算f(x+h)
18:           x[idx] = float(tmp_val) + h
19:           fxh1 = f(x) # f(x+h)
20:           x[idx] = tmp_val - h
21:           fxh2 = f(x) # f(x-h)
22:           grad[idx] = (fxh1 - fxh2) / (2*h)
23:
24:           x[idx] = tmp_val # 恢復原值
25:       return grad
26:
27:   def numerical_gradient(f, X):
28:       if X.ndim == 1:
29:           return _numerical_gradient_no_batch(f, X)
30:       else:
31:           grad = np.zeros_like(X)
32:           for idx, x in enumerate(X):
33:               grad[idx] = _numerical_gradient_no_batch(f, x)
34:           return grad
35:
36:   def function_2(x):
37:       if x.ndim == 1:
38:           return np.sum(x**2)
39:       else:
40:           return np.sum(x**2, axis=1)
41:
42:   def tangent_line(f, x):
43:       d = numerical_gradient(f, x)
44:       print(d)
45:       y = f(x) - d*x
46:       return lambda t: d*t + y
47:
48:   x0 = np.arange(-2, 2.5, 0.25)
49:   x1 = np.arange(-2, 2.5, 0.25)
50:   X, Y = np.meshgrid(x0, x1)
51:   X = X.flatten()
52:   Y = Y.flatten()
53:   grad = numerical_gradient(function_2, np.array([X, Y]) )
54:   plt.figure()
55:   plt.quiver(X, Y, -grad[0], -grad[1],  angles="xy",color="#666666")
56:   #,headwidth=10,scale=40,color="#444444")
57:   plt.xlim([-2, 2])
58:   plt.ylim([-2, 2])
59:   plt.xlabel('x0')
60:   plt.ylabel('x1')
61:   plt.grid()
62:   plt.legend()
63:   plt.draw()
64:   #plt.show()
65:   plt.savefig('gradient_2d.png')
66:   print(numerical_gradient(function_2, np.array([3.0, 4.0])))
67:   print(numerical_gradient(function_2, np.array([0.0, 2.0])))
68:   print(numerical_gradient(function_2, np.array([3.0, 0.0])))

[6. 8.]
[0. 4.]
[6. 0.]

1. 梯度法


   神經網路的學習過程在於尋找最佳參數，這裡的意義也可說成：尋找可以讓損失函數為最小值的參數，以梯度來達成此目的的方法即為梯度法（gradient method），而最小值稱為鞍點（saddle point），鞍點是相對意義的存在，即，由某些方向看來是極大，但由其他方向看來為極小值，梯度法目的在找出梯度為 0 的位置，但不見的是極小值，當函數形成複雜扭曲形狀時，可能進入幾乎平坦而無法繼繼續學習的狀態，稱為「停滯期」。
   由此觀之，梯度法的精神即在於「朝著正確的方向前進一段距離、重新計算出正確方向、再前進一段距離….」。同樣的方法可以用來找出極小值（此時為梯度下降法，gradient descent method)，也能用來找出極大值（梯度上升法，gradient ascent method）。
   若以公式來顯示梯度法，其結果如公式\eqref{org0798e1e}所示：


   \begin{equation} \label{org0798e1e} \begin{split} &x_0=x_0-\eta\frac{\partial{f}}{\partial{x_0}}\\ &x_1=x_1-\eta\frac{\partial{f}}{\partial{x_1}} \end{split} \end{equation}

   公式\eqref{org0798e1e}中的\(\eta\)代表更新的量，在神經網路中稱為學習率（learning rate），即，在一次學習中，要學習多少，要更新多少參數。公式\eqref{org0798e1e}為一次更新的內容，或者，我們也可以看成「每次朝著正確方向前進的距離」。以 Python 實作的梯度下降法如下：


    1:   import numpy as np
    2:   def numerical_gradient(f, x): #f 為要進行最佳化的目標函數
    3:       h = 1e-4 # 0.0001
    4:       grad = np.zeros_like(x)
    5:       for idx in range(x.size):
    6:           tmp_val = x[idx]
    7:           x[idx] = tmp_val + h #  計算f(x+h)
    8:           fxh1 = f(x)
    9:           x[idx] = tmp_val - h # 計算(x-h)
   10:           fxh2 = f(x)
   11:           grad[idx] = (fxh1 - fxh2) / (2*h)
   12:           x[idx] = tmp_val # restore original value
   13:       return grad
   14:   def gradient_descent(f, init_x, lr=0.01, step_num=100):
   15:       x = init_x
   16:       for i in range(step_num):
   17:           grad = numerical_gradient(f, x)
   18:           x -= lr * grad
   19:       return x
   20:   def function_2(x):
   21:       return x[0]**2 + x[1]**2
   22:   init_x = np.array([-3.0, 4.0])
   23:   print(gradient_descent(function_2, init_x=init_x, lr=0.1, step_num=100))
   24:   init_x = np.array([20.0, -30.0])
   25:   print(gradient_descent(function_2, init_x=init_x, lr=0.1, step_num=100))
   26:   init_x = np.array([220.0, -330.0])
   27:   print(gradient_descent(function_2, init_x=init_x, lr=0.1, step_num=100))
   28:   print("學習率設為10.0")
   29:   init_x = np.array([-3.0, 4.0])
   30:   print(gradient_descent(function_2, init_x=init_x, lr=10.0, step_num=100))
   31:   print("學習率設為1e-10")
   32:   init_x = np.array([-3.0, 4.0])
   33:   print(gradient_descent(function_2, init_x=init_x, lr=1e-10, step_num=100))


   [-6.11110793e-10  8.14814391e-10]
   [ 4.07407195e-09 -6.11110793e-09]
   [ 4.48147915e-08 -6.72221872e-08]
   學習率設為 10.0
   [-2.58983747e+13 -1.29524862e+12]
   學習率設為 1e-10
   [-2.99999994  3.99999992]


   上述程式中，init_x 為預設值、lr 代表 learning rate、step\textunderscore{}num 為重複次數，梯度由 numerical\textunderscore{}gradient(f,x)計算，程式執行結果為函數\(f(x_0,x_1)=x_0^2+x_1^2\)的最小值，預設值為\(x_0=-3,x_1=4\)，以梯度法求最小值，最後結果為(-6.1e-10,-8.1-10)，趨近於真實答案(0,0)，即使以其他預設值做為起點，所找到的最小值仍趨近正確答案, 而學習率太大或太小均無法得到良好的結果（學習率太大則會往大數值擴散；學習率太小則幾乎不更新就結束）。至於學習率這種依靠人工進行設定的值稱為超參數（hyperparameter），其最佳設定有賴以各種測試取得。至於梯度法的學習流程則如圖50所示。


    1:   # cat gradient_method_save.py
    2:   # coding: utf-8
    3:   import numpy as np
    4:   import matplotlib.pylab as plt
    5:   plt.switch_backend('agg')
    6:   def numerical_gradient(f, x): #f 為要進行最佳化的目標函數
    7:       h = 1e-4 # 0.0001
    8:       grad = np.zeros_like(x)
    9:       for idx in range(x.size):
   10:           tmp_val = x[idx]
   11:           x[idx] = tmp_val + h #  計算f(x+h)
   12:           fxh1 = f(x)
   13:           x[idx] = tmp_val - h # 計算(x-h)
   14:           fxh2 = f(x)
   15:           grad[idx] = (fxh1 - fxh2) / (2*h)
   16:           x[idx] = tmp_val # restore original value
   17:       return grad
   18:
   19:
   20:   def gradient_descent(f, init_x, lr=0.01, step_num=100):
   21:       x = init_x
   22:       x_history = []
   23:
   24:       for i in range(step_num):
   25:           x_history.append( x.copy() )
   26:
   27:           grad = numerical_gradient(f, x)
   28:           x -= lr * grad
   29:
   30:       return x, np.array(x_history)
   31:
   32:
   33:   def function_2(x):
   34:       return x[0]**2 + x[1]**2
   35:
   36:   init_x = np.array([-3.0, 4.0])
   37:
   38:   lr = 0.1
   39:   step_num = 20
   40:   x, x_history = gradient_descent(function_2, init_x, lr=lr, step_num=step_num)
   41:
   42:   plt.plot( [-5, 5], [0,0], '--b')
   43:   plt.plot( [0,0], [-5, 5], '--b')
   44:   plt.plot(x_history[:,0], x_history[:,1], 'o')
   45:
   46:   plt.xlim(-3.5, 3.5)
   47:   plt.ylim(-4.5, 4.5)
   48:   plt.xlabel("X0")
   49:   plt.ylabel("X1")
   50:   #plt.show()
   51:   plt.savefig('gradient_process_method.png')
   52:   #return "gradient_process_method.png"

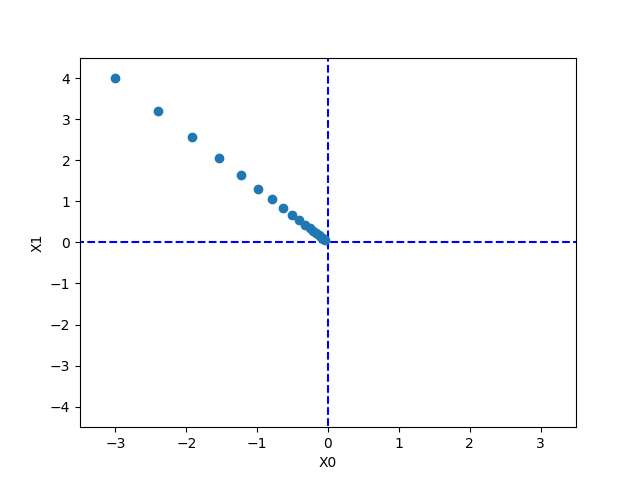

   Figure 50: \(f(x_0,x_1)=x_0^2+x_1^2\)的梯度法更新過程

2. 神經網路的梯度


   神經網路的梯度指與權重參數有關的損失函數梯度，若有個形狀為\(2*3\)、權重為\(W\)的神經網路，以\(L\)代表損失函數，則可以用\(\frac{\partial{L}}{\partial{W}}\)來表示梯度，其公式如下：


   \begin{equation} \label{orgf7a5272} \begin{split} W= \begin{pmatrix} w_{11} & w_{12} & w_{13} \\ w_{21} & w_{22} & w_{23} \end{pmatrix} \\ \frac{\partial{L}}{\partial{W}}= \begin{pmatrix} \frac{\partial{L}}{\partial{w_{11}}} & \frac{\partial{L}}{\partial{w_{12}}} & \frac{\partial{L}}{\partial{w_{13}}} \\ \frac{\partial{L}}{\partial{w_{21}}} & \frac{\partial{L}}{\partial{w_{22}}} & \frac{\partial{L}}{\partial{w_{23}}} \end{pmatrix} \\ \end{splix} \end{equation}

   \(\frac{\partial{L}}{\partial{W}}\)的各元素係由該元素的偏微分構成，如\(\frac{\partial{L}}{\partial{w_{11}}}\)即為在略改變\(w_{11}\)後損失函數所造成的變化，神經網路計算梯度的方式如下：


    1:   import numpy as np
    2:   def softmax(x):
    3:       if x.ndim == 2:
    4:           x = x.T
    5:           x = x - np.max(x, axis=0)
    6:           y = np.exp(x) / np.sum(np.exp(x), axis=0)
    7:           return y.T
    8:
    9:       x = x - np.max(x)  # 溢出对策
   10:       return np.exp(x) / np.sum(np.exp(x))
   11:
   12:   def cross_entropy_error(y, t):
   13:       if y.ndim == 1:
   14:           t = t.reshape(1, t.size)
   15:           y = y.reshape(1, y.size)
   16:
   17:       # 监督数据是one-hot-vector的情况下，转换为正确解标签的索引
   18:       if t.size == y.size:
   19:           t = t.argmax(axis=1)
   20:
   21:       batch_size = y.shape[0]
   22:       return -np.sum(np.log(y[np.arange(batch_size), t] + 1e-7)) / batch_size
   23:
   24:   def _numerical_gradient_no_batch(f, x):
   25:       h = 1e-4 # 0.0001
   26:       grad = np.zeros_like(x) # 產生和x相同形狀、內容均為0的陣列
   27:
   28:       for idx in range(x.size):
   29:           tmp_val = x[idx]
   30:           # 計算f(x+h)
   31:           x[idx] = float(tmp_val) + h
   32:           fxh1 = f(x) # f(x+h)
   33:           x[idx] = tmp_val - h
   34:           fxh2 = f(x) # f(x-h)
   35:           grad[idx] = (fxh1 - fxh2) / (2*h)
   36:
   37:           x[idx] = tmp_val # 恢復原值
   38:       return grad
   39:
   40:   def numerical_gradient(f, X):
   41:       if X.ndim == 1:
   42:           return _numerical_gradient_no_batch(f, X)
   43:       else:
   44:           grad = np.zeros_like(X)
   45:           for idx, x in enumerate(X):
   46:               grad[idx] = _numerical_gradient_no_batch(f, x)
   47:           return grad
   48:
   49:   class simpleNet:
   50:       def __init__(self):
   51:           self.W = np.random.randn(2, 3)  #以常態分佈初始化權重分配
   52:
   53:       def predict(self, x):
   54:           return np.dot(x, self.W)
   55:
   56:       def loss(self, x, t):
   57:           z = self.predict(x)
   58:           y = softmax(z)
   59:           loss = cross_entropy_error(y, t)
   60:           return loss
   61:
   62:   net = simpleNet()
   63:   print(net.W)
   64:   x = np.array([0.6, 0.9])
   65:   p = net.predict(x)
   66:   print(p)
   67:   t = np.array([0, 0, 1])
   68:   print(net.loss(x, t))
   69:   print("=========================")
   70:   f = lambda w: net.loss(x,t)
   71:   dW = numerical_gradient(f, net.W)
   72:   print(dW)


   [[-0.17058278  0.11372612 -1.53368818]
    [ 0.19931583 -0.60202593  0.07473724]]
   [ 0.07703458 -0.47358766 -0.85294939]
   1.6086010849717751
   =========================
   [[ 0.30439054  0.17550882 -0.47989936]
    [ 0.45658581  0.26326323 -0.71984904]]


   simpleNet 以一個\(2*3\)的陣列做為權重參數 W，x 為輸入資料，t為正確答案標籤，此處我們希望針對 loss 函數進行梯度法取得最小值，所以定義一個函數 f，代入 x 及 t 傳回損失函數，然後將函數 f 做為參數傳給 numerical\textunderscore{}gradient 進行梯度下降運算，由運算結果 dW 的陣列內容可以看出，每增加一個\(h\)，\(w_{11}\)就增加 0.45、而\(w_{23}\)則下降 0.72。由此看來，為了要減少損失函數，應該持續增加\(w_{11}\)、減少\(w{23}\)，而且，\(w{23}\)的貢獻最大。


3. 進階閱讀

   • https://www.youtube.com/watch?v=reOgXrNxwV8

   • https://www.youtube.com/watch?v=FPD2fsryGYk

   • https://github.com/Qinbf

   • https://www.youtube.com/channel/UCHbGAYq21PNz9REWNwe8Z-Q/videos


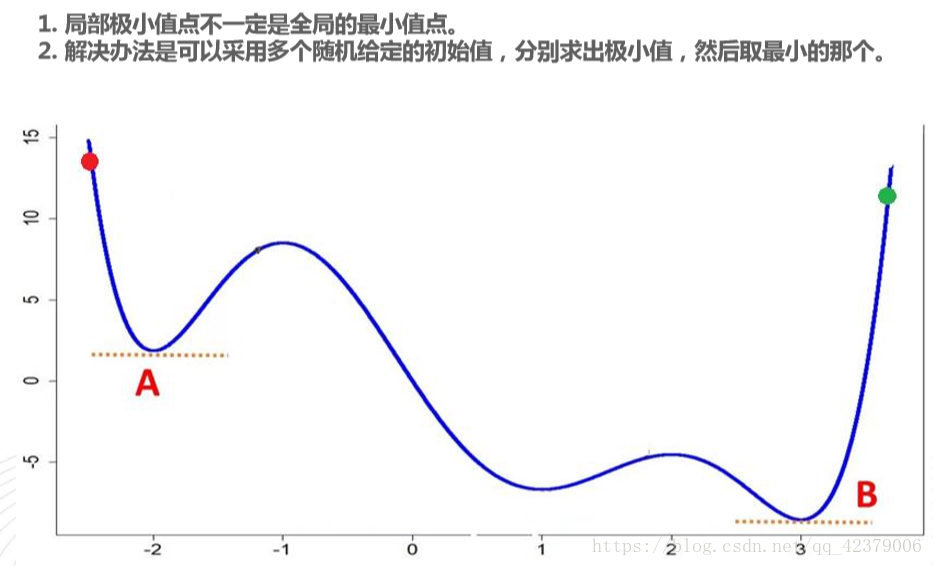

6.11. 梯度下降法

6.12. 學習演算法

1. Gradient Descent

   1. Watch: https://www.youtube.com/watch?v=yKKNr-QKz2Q

   2. Gradient Descent (GD)

   3. Batch Gradient Descent (BGD)

   4. Mini-Batch Gradient Descent (MBGD)

   5. Stochastic Gradient Descent (SGD): 亂數選一個

      • \( L=\sum_n{(\hat y ^n - (b+\sum {w_ix_i^n)})}^2\)

      • Gradient Descent: \( \theta ^i = \theta ^{i-1} - \eta \triangledown L(\theta {i-1}) \)

      • Stochastic Gradient Descent: \( L^n = (\hat y ^n - (b+\sum {w_ix_i^n)})}^2, \theta ^i=\theta ^{i-1} - \eta \triangledown L(\theta {i-1}) \)

2. 優化器演算法 Optimizer

   1. Momentum


      主要是用在計算參數更新方向前會考慮前一次參數更新的方向(


   2. Adaptive Learning Rates

      1. Reduce the learning rate by some factor every few epochs.

         • At the beginning, we are far from the destination, so we use larger learning rate

         • After several epochs, we are close to the destination, so we reduce the learning rate

         • e.g. \(\frac{1}{t}\)decay: \(\eta^t=\frac{\eta}{\sqrt{t+1}} \)

      2. Learning cannot be on-size-fits-all

         • Given different parameters different learning rate

   3. Adaptive Learning Rates 範例

      1. Adagrad (John Duchi, JMLR’11)

         • Original: \( w \leftarrow w - \frac{\eta\partial L}{\partial w} \)

         • Adagrad: \( w \leftarrow - \frac{\eta_w\partial L}{\partial w}, where \partial_w = \frac{\eta}{\sqrt{\sum^t_i=0 (g^i)^2}} \), \(g^i\)is \(\frac{\partial L}{\partial w}\)obtained at the i-th update, and \(\partial_w\)means parameter dependent learning rate.

      2. RMSprop

         • https://www.youtube.com/watch?v=O3sxAc4hxZU

      3. Adadelta (Metthew D. Zeiler, arXiv’12)

      4. “No more pesky learning rates” (Tom Schaul, arXiv’12)

      5. AdaSecant (Caglar Gulcehre, arXiv’14)

      6. Adam (Diederik P. Kingma, ICLR’15)

         • Momentum: 計算參數更新方向前會考慮前一次參數更新的方向

         • RMSprop: 在學習率上依據梯度的大小對學習率進行加強或是衰減

         • Adam: 合併上述，各自做偏差的修正

         • Video: Standfard: Lecture 7 | Training Neural Networks II

      7. Nadam

         • http://cs229.standford.edu/proj2015/054_report.pdf

3. 雙層神經網路的類別


   以下以一個雙層神經網路的實作來進行說明：


    1:   # coding: utf-8
    2:   import sys, os
    3:   import numpy as np
    4:   sys.path.append(os.pardir)
    5:   #from common.functions import *
    6:   #from common.gradient import numerical_gradient
    7:
    8:   def sigmoid(x):
    9:       return 1 / (1 + np.exp(-x))
   10:
   11:   def softmax(a):
   12:       exp_a = np.exp(a)
   13:       #exp_a = np.exp(a - np.max(a))
   14:       sum_exp_a = np.sum(exp_a)
   15:       y = exp_a / sum_exp_a
   16:       return(y)
   17:
   18:   def cross_entropy_error(y, t):
   19:       delta = 1e-7
   20:       return -np.sum(t * np.log(y + delta))
   21:
   22:   def numerical_gradient(f, x):
   23:       h = 1e-4
   24:       grad = np.zeros_like(x)
   25:       it = np.nditer(x, flags=['multi_index'], op_flags=['readwrite'])
   26:       # 數值微分計算參數梯度
   27:       while not it.finished:
   28:           idx = it.multi_index
   29:           tmp_val = x[idx]
   30:           x[idx] = float(tmp_val) + h
   31:           fxh1 = f(x)  # f(x+h)
   32:
   33:           x[idx] = tmp_val - h
   34:           fxh2 = f(x)  # f(x-h)
   35:           grad[idx] = (fxh1 - fxh2) / (2*h)
   36:
   37:           x[idx] = tmp_val  # 値を元に戻す
   38:           it.iternext()
   39:       return grad
   40:
   41:   class TwoLayerNet:
   42:       def __init__(self, input_size, hidden_size, output_size, weight_init_std=0.01):
   43:           # 隨機分配weight, bias設為0
   44:           self.params = {}
   45:           self.params['W1'] = weight_init_std * np.random.randn(input_size, hidden_size)
   46:           self.params['b1'] = np.zeros(hidden_size)
   47:           self.params['W2'] = weight_init_std * np.random.randn(hidden_size, output_size)
   48:           self.params['b2'] = np.zeros(output_size)
   49:
   50:       def predict(self, x):
   51:           W1, W2 = self.params['W1'], self.params['W2']
   52:           b1, b2 = self.params['b1'], self.params['b2']
   53:
   54:           a1 = np.dot(x, W1) + b1
   55:           z1 = sigmoid(a1)
   56:           a2 = np.dot(z1, W2) + b2
   57:           y = softmax(a2)
   58:           return y
   59:
   60:       # x : 輸入資料, t : 訓練資料
   61:       def loss(self, x, t):
   62:           y = self.predict(x)
   63:           return cross_entropy_error(y, t)
   64:
   65:       def accuracy(self, x, t):
   66:           y = self.predict(x)
   67:           y = np.argmax(y, axis=1)
   68:           t = np.argmax(t, axis=1)
   69:           accuracy = np.sum(y == t) / float(x.shape[0])
   70:           return accuracy
   71:
   72:       #計算各參數的梯度
   73:       def numerical_gradient(self, x, t):
   74:           loss_W = lambda W: self.loss(x, t)
   75:           grads = {}
   76:           grads['W1'] = numerical_gradient(loss_W, self.params['W1'])
   77:           grads['b1'] = numerical_gradient(loss_W, self.params['b1'])
   78:           grads['W2'] = numerical_gradient(loss_W, self.params['W2'])
   79:           grads['b2'] = numerical_gradient(loss_W, self.params['b2'])
   80:           return grads
   81:
   82:   if __name__ == "__main__":
   83:       net = TwoLayerNet(input_size=784, hidden_size=100, output_size=10)
   84:       x = np.random.rand(100, 784)  # 產生100張虛擬資料,輸入影像尺吋為28*28
   85:       y = net.predict(x)
   86:       t = np.random.rand(100, 10)   # 產生100個虛擬的正確答案標籤,每個標籤有10個類別
   87:       rands = net.numerical_gradient(x, t) # 計算梯度
   88:       print(rands['W1'])
   89:       print(rands['b1'])
   90:       print(rands['W2'].shape)
   91:       print(rands['b2'].shape)


   [[ 0.0226828   0.02099976  0.0072832  ... -0.01241413  0.01743683
      0.00993156]
    [ 0.01682113  0.02138894  0.00436742 ... -0.01206379  0.01297583
      0.01304035]
    [ 0.01799636  0.01291382  0.01139191 ... -0.01196413  0.00845844
      0.00695222]
    ...
    [ 0.01469396  0.01507025  0.01288363 ... -0.01490424  0.0104561
      0.01669903]
    [ 0.01329594  0.01683885  0.0005939  ... -0.01176064  0.01377726
      0.01745393]
    [ 0.00360546  0.02353488  0.00761169 ... -0.01557991  0.00776723
      0.01624418]]
   [ 0.03290075  0.03490604  0.01284017 -0.01780122 -0.00668078  0.00027693
     0.07401821  0.02162429  0.03047587  0.02048195  0.01182109 -0.0355056
     0.02144739 -0.01236585  0.03770265 -0.01983078  0.03263528 -0.02679656
     0.01665097  0.03983289  0.01158896  0.00058352  0.01279443  0.01702231
     0.00547242  0.04439308 -0.06806267  0.02272559 -0.01069871 -0.01259218
     0.00342859 -0.03044122  0.02350026 -0.02573413 -0.00946125  0.00146879
    -0.03312301  0.01705135  0.01477106  0.00567291  0.04036002  0.00070219
    -0.02369712  0.06778704 -0.02958217  0.02881278  0.03482847  0.0426526
    -0.00032182 -0.00342597 -0.03101994  0.006919    0.00050134 -0.0290734
     0.02713591 -0.0429896  -0.03356116  0.04456035  0.03420876 -0.04981342
    -0.00948666  0.03227471  0.00046413 -0.00104241 -0.03213071 -0.07219453
     0.01028855 -0.00079787  0.00348281 -0.02041278  0.00601914 -0.00067298
    -0.01878876  0.02557294 -0.02868863 -0.03383165  0.03133762  0.01079506
    -0.02313358  0.02697757  0.01809054  0.03784744 -0.00824714  0.05378442
     0.01241693  0.03035761  0.00919517 -0.03753735 -0.06883637  0.00995454
     0.01601707 -0.02033777 -0.02233426  0.00668454  0.0055338  -0.00663979
     0.00126532 -0.02274279  0.02845813  0.02777448]
   (100, 10)
   (10,)


   上述程式變數補充說明如表1，


   Table 1: TwoLayerNet 變數說明

   變數	行數	說明
   params	44	神經網路參數，為字典型態變數
   		params[’W1’]為第 1 層權重、params[’b1’]為第 1 層偏權值
   grads	75	numerical_\textunderscore{}gradient 函數的傳回值，為字典型態變數
   		grads[’W1’]為第 1 層權重的梯度、grads[’b1’’為第 1 層偏權值的梯度
   input\textunderscore{}size	42	輸入層神經元數量
   hidden\textunderscore{}size		隱藏層神經元數量
   output\textunderscore{}size		輸出層神經元數量
   predict(self, x)	50	傳入輸入資料(x)為參數，進行辨識預測
   loss(self, x, t)	61	傳入影像資料(x)、正確答案標籤(t)為參數，計算損失函數自然不是逐一計算
   accuracy(self, x, t)	65	計算準確度
   numericalk\textunderscore{}gradient	73	計算權重值及偏權值梯度
   gradient(self, x, t)	80	同上，速度較快

   雙層神經網路則如圖51所示





   Figure 51: 雙層神經網路

4. 小批次學習


   以下以前節之 TwoLayerNet 類別、以小批次學習來解決 MNIST 手寫字母辨識問題。


     1:   import numpy as np
     2:   import tensorflow as tf
     3:   from keras.utils import np_utils
     4:
     5:   mnist = tf.keras.datasets.mnist
     6:   (x_train, t_train), (x_test, t_test) = mnist.load_data()
     7:   # 將圖片轉換為一個60000*784的向量，並且標準化
     8:   x_train = x_train.reshape(x_train.shape[0], 28*28)
     9:   x_test = x_test.reshape(x_test.shape[0], 28*28)
    10:   x_train = x_train.astype('float32')
    11:   x_test = x_test.astype('float32')
    12:   x_train = x_train/255
    13:   x_test = x_test/255
    14:   # 將y轉換成one-hot encoding
    15:   t_train = np_utils.to_categorical(t_train, 10)
    16:   t_test = np_utils.to_categorical(t_test, 10)
    17:
    18:   # ========================================================
    19:   def sigmoid(x):
    20:       return 1 / (1 + np.exp(-x))
    21:
    22:   def softmax(a):
    23:       exp_a = np.exp(a)
    24:       #exp_a = np.exp(a - np.max(a))
    25:       sum_exp_a = np.sum(exp_a)
    26:       y = exp_a / sum_exp_a
    27:       return(y)
    28:
    29:   def cross_entropy_error(y, t):
    30:       delta = 1e-7
    31:       return -np.sum(t * np.log(y + delta))
    32:
    33:   def numerical_gradient(f, x):
    34:       h = 1e-4
    35:       grad = np.zeros_like(x)
    36:       it = np.nditer(x, flags=['multi_index'], op_flags=['readwrite'])
    37:       # 數值微分計算參數梯度
    38:       while not it.finished:
    39:           idx = it.multi_index
    40:           tmp_val = x[idx]
    41:           x[idx] = float(tmp_val) + h
    42:           fxh1 = f(x)  # f(x+h)
    43:
    44:           x[idx] = tmp_val - h
    45:           fxh2 = f(x)  # f(x-h)
    46:           grad[idx] = (fxh1 - fxh2) / (2*h)
    47:
    48:           x[idx] = tmp_val  # 値を元に戻す
    49:           it.iternext()
    50:       return grad
    51:
    52:   class TwoLayerNet:
    53:       def __init__(self, input_size, hidden_size, output_size, weight_init_std=0.01):
    54:           # 隨機分配weight, bias設為0
    55:           self.params = {}
    56:           self.params['W1'] = weight_init_std * np.random.randn(input_size, hidden_size)
    57:           self.params['b1'] = np.zeros(hidden_size)
    58:           self.params['W2'] = weight_init_std * np.random.randn(hidden_size, output_size)
    59:           self.params['b2'] = np.zeros(output_size)
    60:
    61:       def predict(self, x):
    62:           W1, W2 = self.params['W1'], self.params['W2']
    63:           b1, b2 = self.params['b1'], self.params['b2']
    64:
    65:           a1 = np.dot(x, W1) + b1
    66:           z1 = sigmoid(a1)
    67:           a2 = np.dot(z1, W2) + b2
    68:           y = softmax(a2)
    69:           return y
    70:
    71:       # x : 輸入資料, t : 訓練資料
    72:       def loss(self, x, t):
    73:           y = self.predict(x)
    74:           return cross_entropy_error(y, t)
    75:
    76:       def accuracy(self, x, t):
    77:           y = self.predict(x)
    78:           y = np.argmax(y, axis=1)
    79:           t = np.argmax(t, axis=1)
    80:           accuracy = np.sum(y == t) / float(x.shape[0])
    81:           return accuracy
    82:
    83:       #計算各參數的梯度
    84:       def numerical_gradient(self, x, t):
    85:           loss_W = lambda W: self.loss(x, t)
    86:           grads = {}
    87:           grads['W1'] = numerical_gradient(loss_W, self.params['W1'])
    88:           grads['b1'] = numerical_gradient(loss_W, self.params['b1'])
    89:           grads['W2'] = numerical_gradient(loss_W, self.params['W2'])
    90:           grads['b2'] = numerical_gradient(loss_W, self.params['b2'])
    91:           return grads
    92:   #=====================================================================
    93:   train_loss_list = []
    94:   # 超參數設定
    95:   iters_num = 10000
    96:   train_size = x_train.shape[0]
    97:   batch_size = 100
    98:   learning_rate = 0.1
    99:
   100:   network = TwoLayerNet(input_size=784, hidden_size=50, output_size=10)
   101:
   102:   #for i in range(iters_num):
   103:   for i in range(3):
   104:       # 取得小批次
   105:       batch_mask = np.random.choice(train_size, batch_size)
   106:       x_batch = x_train[batch_mask]
   107:       t_batch = t_train[batch_mask]
   108:       # 計算梯度
   109:       grad = network.numerical_gradient(x_batch, t_batch)
   110:       # 更新參數
   111:       for key in ('W1', 'b1', 'W2', 'b2'):
   112:           network.params[key] -= learning_rate + grad[key]
   113:       # 記錄學習過程
   114:       loss = network.loss(x_batch, t_batch)
   115:       train_loss_list.append(loss)
   116:       # 輸出結果
   117:       print(train_loss_list)


   [990.0180885577449]
   [990.0180885577449, 995.0232568391127]
   [990.0180885577449, 995.0232568391127, 1150.311320292553]

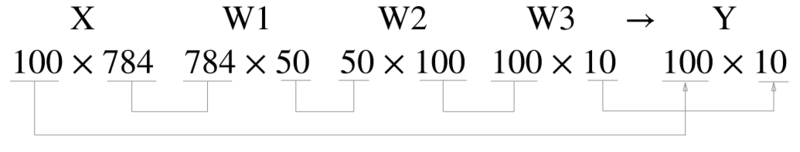

   上述程式碼中，小批次大小為 100（第97行），每次從 60000 個訓練資料中隨機取出 100 筆資料（第105行，包含影像資料與正確答案標籤資料），接下來以此 100 筆資料計算梯度（第109行），然後利用準確率梯度下降法（SGD）更新參數（第111行）,然後記錄損失函數，如此整個步驟重複執行 10000 次（第103行）。


5. 模型成效評估


   如何評估

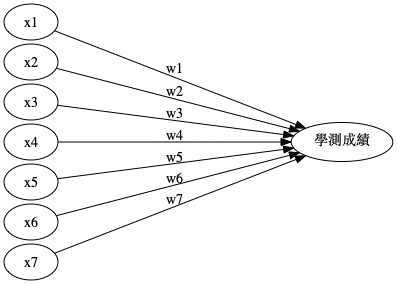

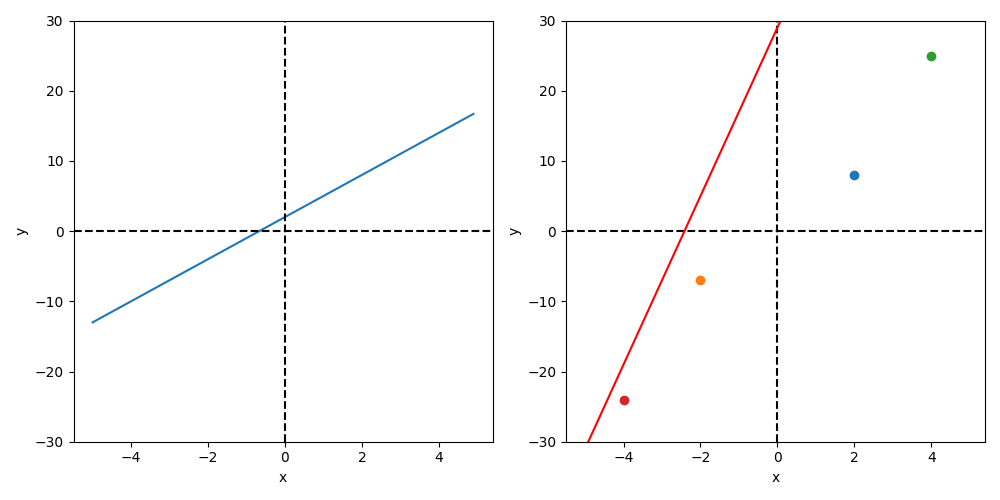

7.1. 學習與參數:以迴歸問題為例

7.2. 如何調整參數

7.3. 模型的極限

7.4. 神經網路為什麼要有那麼多層

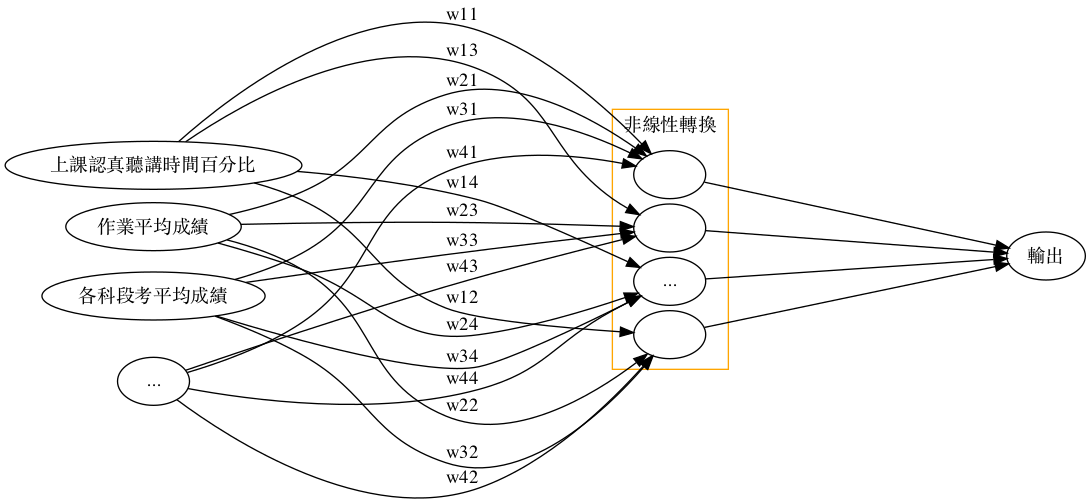

digraph exam3 {
    rankdir=LR;
    nodesep=.05;
    graph[ranksep="3"]
    x4[label = "..."];
    x1[label = "上課認真聽講時間百分比"];
    x2[label = "作業平均成績"];
    x3[label = "各科段考平均成績"];
    o1[label = "新的特徵值之2"];
    o2[label = "新的特徵值之3"];
    o4[label = "....."];
    o3[label = "新的特徵值之1"];
    x1 -> o3[label = w11]; x1-> o1[label = w12]; x1 -> o2[label = w13]; x1 -> o4[label = w14];
    x2 -> o3[label = w21]; x2-> o1[label = w22]; x2 -> o2[label = w23]; x2 -> o4[label = w24];
    x3 -> o3[label = w31]; x3-> o1[label = w32]; x3 -> o2[label = w33]; x3 -> o4[label = w34];
    x4 -> o3[label = w41]; x4-> o1[label = w42]; x4 -> o2[label = w43]; x4 -> o4[label = w44];
}

8.1. CNN v.s. MLP

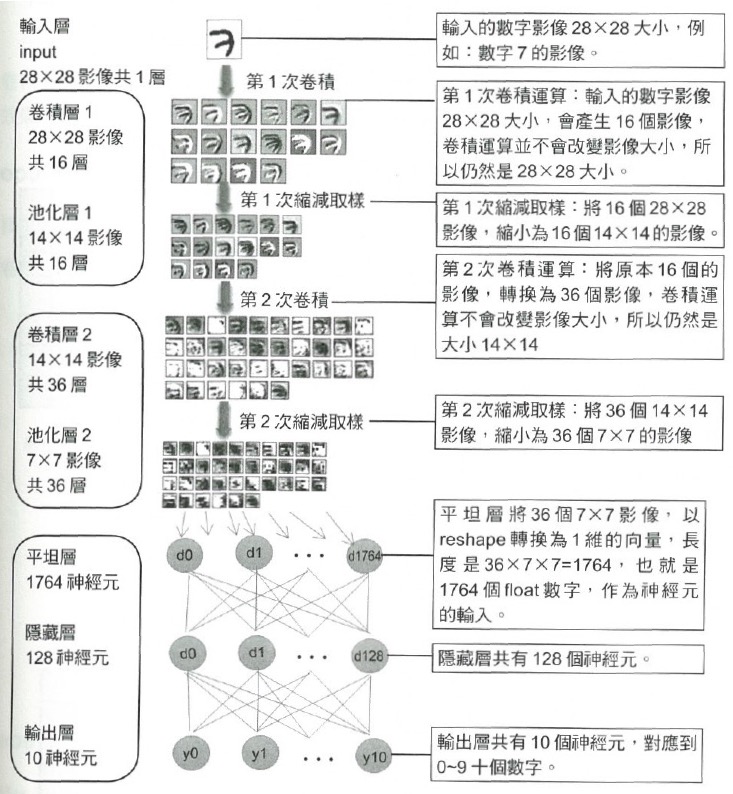

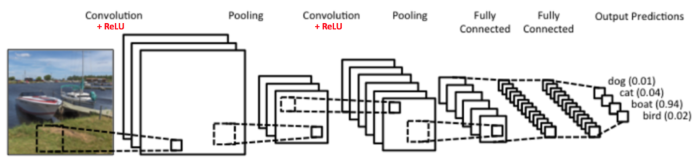

8.2. CNN 模型架構

1. 影像特徵擷取


   透過卷積層及池化層擷取影像特徵，每個 Conv2D 和 MAsxPooling2D 層的輸出都是 shape 為(height, width, channels)的 3D 張量，隨著神經網路進入更深的層、寬度和高度也隨之縮小。


2. 完全連結神經網路


   包含平坦層、隠藏層、輸出層所組成的神經網路，由於最後一個 Conv2D 層輸出的 36 個 7*7 必須送到接續的分類器神經網路(也就是 Dense 層)，分類器神經網路能處理的是 1D 向量，但前一層的輸出是 3D 張量，所以要把 3D 張量展平為 1D。

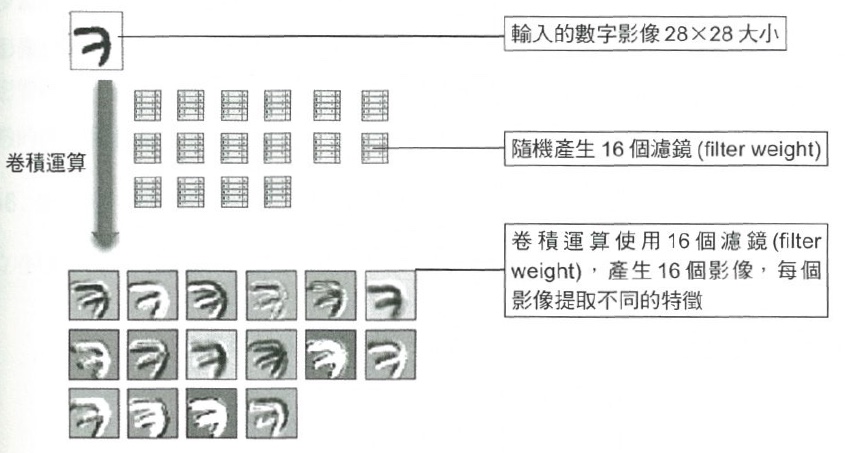

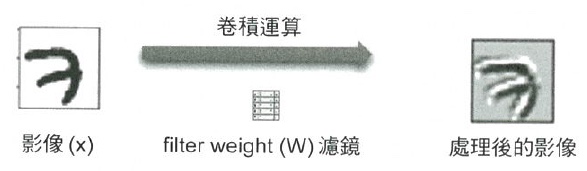

8.3. 卷積運算

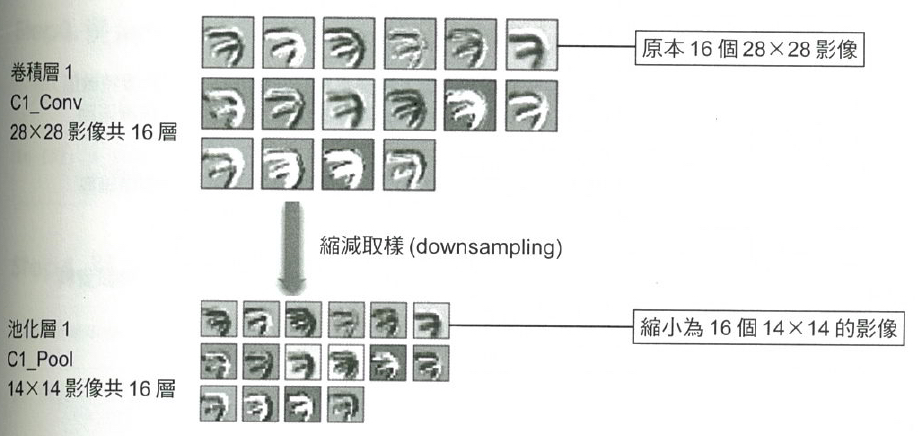

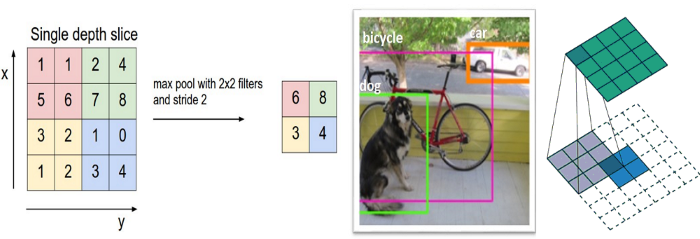

8.4. 池化層(Pooling Layer)

1:   model_no_max_pool = models.Sequential()
2:   model_no_max_pool.add(layers.Conv2D(32, (3, 3), activation='relu'),
3:                         input_shape=(28, 28, 1))
4:   model_no_max_pool.add(layers.Conv2D(64, (3, 3), activation='relu'),)
5:   model_no_max_pool.add(layers.Conv2D(64, (3, 3), activation='relu'),)

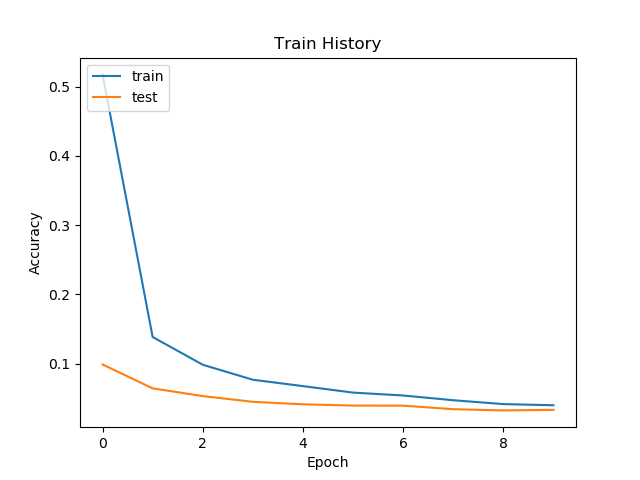

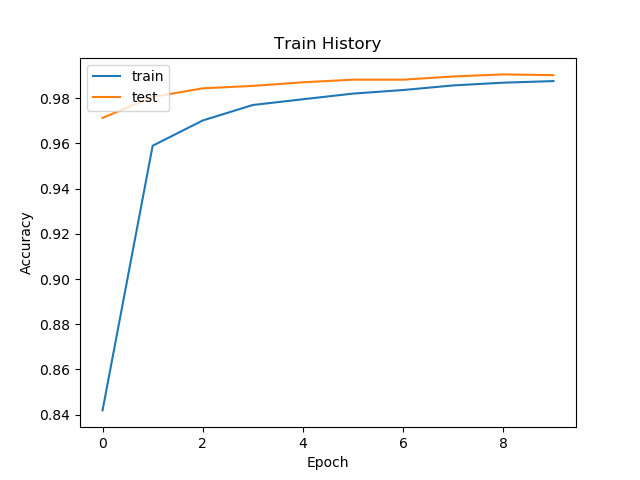

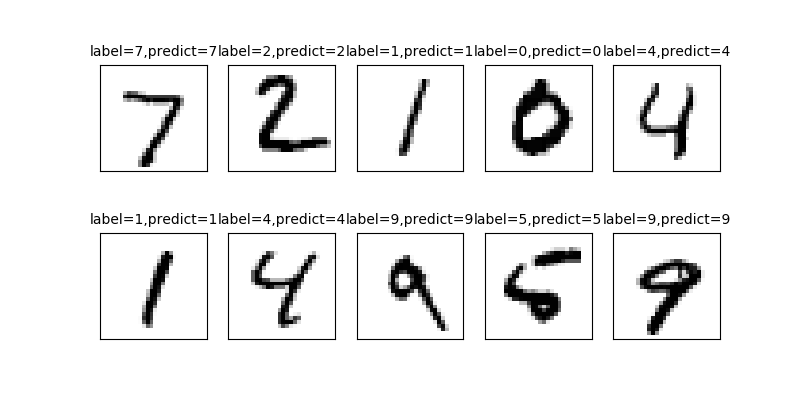

8.5. 以 CNN 實作 MNIST

1. 資料預處理(preprocess)


    1:   ### 1. 匯入所需模組
    2:   from keras.utils import np_utils # 要將table轉為one-hot encoding
    3:   import numpy as np
    4:   np.random.seed(9527) #讓每次產生的亂數一致
    5:
    6:   ### 2. 匯入Keras模組以下載MNist資料集'''
    7:   from keras.datasets import mnist
    8:   ###  讀取MNist資料集
    9:   (x_Train, y_Train), (x_Test, y_Test) = mnist.load_data()
   10:
   11:   ### 3. 將features轉為4矩陣(6000*28*28*1)
   12:   x_Train4D = x_Train.reshape(x_Train.shape[0],28,28,1).astype('float32')
   13:   x_Test4D = x_Test.reshape(x_Test.shape[0],28,28,1).astype('float32')
   14:
   15:   ### 3. 將features標準化
   16:   x_Train4D_normalize = x_Train4D / 255
   17:   x_Test4D_normalize = x_Test4D / 255
   18:
   19:   ### 4. Onehot encoding
   20:   y_TrainOneHot = np_utils.to_categorical(y_Train)
   21:   y_TestOneHot = np_utils.to_categorical(y_Test)


2. 建立模型


    1:   ### 1. 匯入所需模組
    2:   from keras.models import Sequential
    3:   from keras.layers import Dense, Dropout, Flatten, Conv2D, MaxPooling2D
    4:
    5:   ### 2. 建立keras的Sequential模型
    6:   model = Sequential()
    7:
    8:   ### 3. 卷積層1與池化層1 (一個完整的卷積運算包含一個卷積層與池化層)，濾鏡大小為5*5
    9:   ###    輸入的影像為28*28，卷積運算後產生16個影像，大小不變(padding=same)
   10:   ###    因為影像為單色，故影像大小為 28*28*1
   11:   ###    預設input_shape: image_height, image:width, image_channels
   12:   model.add(Conv2D(filters=16, kernel_size=(5,5), padding='same',
   13:                    input_shape(28, 28, 1), activation='relu'))
   14:   ###    將16個28*28影像轉為16個14*14影像
   15:   model.add(MaxPooling2D(pool_size=(2, 2)))
   16:
   17:   ### 4. 卷積層2與池化層2 (一個完整的卷積運算包含一個卷積層與池化層)，濾鏡大小為5*5
   18:   ###    將原本16個影像轉換為36個影像
   19:
   20:   model.add(Conv2D(filters=36, kernel_size=(5,5), padding='same',
   21:                    input_shape(28, 28, 1), activation='relu'))
   22:   ###    將36個14*14影像轉為36個7*7的影像
   23:   model.add(MaxPooling2D(pool_size=(2, 2)))
   24:
   25:   ### 5. 加入Dropout避免overfitting，隨機放棄神經網路中25%的神經元
   26:   model.add(Dropout(0.25))
   27:
   28:   ### 6. 建立神經網路(平坦層、隠藏層、輸出層)
   29:   ###    隠藏層有128個神經元，並隨機放棄50%的神經元
   30:   model.add(Flatten())
   31:   model.add(Dense(128, activation='relu'))
   32:   model.add(Dropout(0.5))
   33:   ###   輸出層有0~9共10個神經元，以softmax輸出對映機率
   34:   model.add(Dense(10, activation='softmax'))
   35:
   36:   ### 7. 查看模型摘要
   37:   print(model.summary())


3. 訓練模型


    1:   ### 1. 定義訓練方式
    2:   ###    在深度學習中使用cross_entropy交叉熵訓練效果較好
    3:   ###    使用adam做最佳化可以讓訓練更快收歛，提高準確率
    4:   ###    最後以accuracy來評估模型準確率
    5:   model.compile(loss='categorical_crossentropy',
    6:                 optimizer='adam', metrics=['accuracy'])
    7:   ###    執行10次訓練週期，每一批次算300筆資料
    8:   ###    因為共有48000筆訓練資料，每批次300筆，約分160批次訓練
    9:   train_history=model.fit(x=x_Train4D_normalize,
   10:                           y=y_TrainOneHot, validation_split=0.2,
   11:                           epochs=10, batch_size=300, verbose=2)
   12:
   13:   ### 2. 畫出效果圖及誤差圖
   14:   show_train_history('acc', 'val_acc')
   15:   show_train_history('loss', 'val_loss')


4. 評估模型準確率


   1:   scores = model.evaluate(x_Test4D_normalize, y_TestOneHot)
   2:   print(scores[1])


5. 進行預測


   1:   prediction = model.predict_classes(x_Test4D_normalize)
   2:   ### 顯示前10筆預測結果
   3:   print(prediction[:10]
   4:   plot_images_labels_prediction(x_Test, y_Test, prediction, idx=0)
   5:   ### 顯示混淆矩陣
   6:   import pandas as pd
   7:   pd.crosstab(y_Test, prediction, rownames=['label'], colnames=['predict'])


6. 執行結果


    1:   ### define function
    2:   import os
    3:   os.environ['TF_CPP_MIN_LOG_LEVEL']='2'
    4:   import matplotlib.pyplot as plt
    5:   def plot_images_labels_prediction(imgname, images, labels, prediction, idx, num = 10):
    6:       fig = plt.gcf()
    7:       fig.set_size_inches(8,4) # 設定顯示圖形大小
    8:       if num>25: num=25 # 顯示資料筆數上限
    9:       for i in range(0, num):
   10:           ax=plt.subplot(2,5,1+i) # 此處顯示10筆圖形，2*5個
   11:           ax.imshow(images[idx], cmap='binary') # 畫圖
   12:           title= "label=" +str(labels[idx]) # 加入子圖形title
   13:           if len(prediction)>0:
   14:               title+=",predict="+str(prediction[idx]) # 標題title加入預測結果
   15:           ax.set_title(title,fontsize=10)
   16:           ax.set_xticks([]);ax.set_yticks([]) #不顯示刻度
   17:           idx+=1
   18:       #plt.show()
   19:       #plt.plot()
   20:       plt.savefig(imgname+".png")
   21:
   22:   def show_train_history(imgname, train_acc, test_acc):
   23:       plt.plot(train_history.history[train_acc])
   24:       plt.plot(train_history.history[test_acc])
   25:       plt.title('Train History')
   26:       plt.ylabel('Accuracy')
   27:       plt.xlabel('Epoch')
   28:       plt.legend(['train','test'], loc='upper left')
   29:       plt.savefig(imgname+".png")
   30:       plt.clf()
   31:
   32:   ### 1. 資料預處理(preprocess)
   33:   from keras.utils import np_utils
   34:   import numpy as np
   35:   np.random.seed(9527) #讓每次產生的亂數一致
   36:
   37:   from keras.datasets import mnist
   38:   from keras import layers
   39:   (x_Train, y_Train), (x_Test, y_Test) = mnist.load_data()
   40:   x_Train4D = x_Train.reshape(x_Train.shape[0],28,28,1).astype('float32')
   41:   x_Test4D = x_Test.reshape(x_Test.shape[0],28,28,1).astype('float32')
   42:   x_Train4D_normalize = x_Train4D / 255
   43:   x_Test4D_normalize = x_Test4D / 255
   44:   y_TrainOneHot = np_utils.to_categorical(y_Train)
   45:   y_TestOneHot = np_utils.to_categorical(y_Test)
   46:
   47:   ### 2. 建立模型
   48:   from keras.models import Sequential
   49:   from keras.layers import Dense, Dropout, Flatten, Conv2D, MaxPooling2D
   50:
   51:   model = Sequential()
   52:   # model.add(layers.Conv2D(16, (5,5), activation='relu', input_shape=(28,28,1)))
   53:   model.add(Conv2D(filters=16, kernel_size=(5,5), padding='same',
   54:                   input_shape=(28, 28, 1), activation='relu'))
   55:   # model.add(layers.MaxPooling2D((2,2)))
   56:   model.add(MaxPooling2D(pool_size=(2, 2)))
   57:   # model.add(layers.Conv2D(36, (5,5), activation='relu', input_shape=(28,28,1)))
   58:   model.add(Conv2D(filters=36, kernel_size=(5,5), padding='same',
   59:                   input_shape=(28, 28, 1), activation='relu'))
   60:   # model.add(layers.MaxPooling2D((2,2)))
   61:   model.add(MaxPooling2D(pool_size=(2, 2)))
   62:   # model.add(layers.Dropout(0.25))
   63:   model.add(Dropout(0.25))
   64:   # model.add(layers.Flatten())
   65:   model.add(Flatten())
   66:   # model.add(layers.Dense(128, activation='relu'))
   67:   model.add(Dense(128, activation='relu'))
   68:   # model.add(layers.Dropout(0.5))
   69:   model.add(Dropout(0.5))
   70:   # model.add(layers.Dense(10, activation='softmax'))
   71:   model.add(Dense(10, activation='softmax'))
   72:   print(model.summary())
   73:
   74:   ### 3. 訓練模型
   75:   model.compile(loss='categorical_crossentropy',
   76:                 optimizer='adam', metrics=['accuracy'])
   77:   train_history=model.fit(x=x_Train4D_normalize,
   78:                           y=y_TrainOneHot, validation_split=0.2,
   79:                           epochs=10, batch_size=300, verbose=0)
   80:   print(train_history)
   81:   show_train_history("CNN-MNist-acc", 'accuracy', 'val_accuracy')
   82:   show_train_history("CNN-MNist-loss", 'loss', 'val_loss')
   83:
   84:   ### 4. 評估模型準確率
   85:   scores = model.evaluate(x_Test4D_normalize, y_TestOneHot)
   86:   print(scores[1])
   87:
   88:   ### 5. 進行預測
   89:   prediction = model.predict_classes(x_Test4D_normalize)
   90:   print(prediction[:10])
   91:   plot_images_labels_prediction("CNN_MNist", x_Test, y_Test, prediction, idx=0)
   92:   import pandas as pd
   93:   p = pd.crosstab(y_Test, prediction, rownames=['label'], colnames=['predict'])
   94:   print(p)


   Model: "sequential_1"
   _________________________________________________________________
   Layer (type)                 Output Shape              Param #
   =================================================================
   conv2d_1 (Conv2D)            (None, 28, 28, 16)        416
   _________________________________________________________________
   max_pooling2d_1 (MaxPooling2 (None, 14, 14, 16)        0
   _________________________________________________________________
   conv2d_2 (Conv2D)            (None, 14, 14, 36)        14436
   _________________________________________________________________
   max_pooling2d_2 (MaxPooling2 (None, 7, 7, 36)          0
   _________________________________________________________________
   dropout_1 (Dropout)          (None, 7, 7, 36)          0
   _________________________________________________________________
   flatten_1 (Flatten)          (None, 1764)              0
   _________________________________________________________________
   dense_1 (Dense)              (None, 128)               225920
   _________________________________________________________________
   dropout_2 (Dropout)          (None, 128)               0
   _________________________________________________________________
   dense_2 (Dense)              (None, 10)                1290
   =================================================================
   Total params: 242,062
   Trainable params: 242,062
   Non-trainable params: 0
   _________________________________________________________________
   None

   0.9930999875068665
   [7 2 1 0 4 1 4 9 5 9]
   predict    0     1     2     3    4    5    6     7    8    9
   label
   0        977     0     0     0    0    0    1     1    1    0
   1          0  1133     2     0    0    0    0     0    0    0
   2          0     0  1031     0    0    0    0     1    0    0
   3          0     0     1  1008    0    0    0     0    1    0
   4          0     0     0     0  974    0    1     0    1    6
   5          2     0     0     9    0  879    1     0    0    1
   6          3     2     0     0    1    4  947     0    1    0
   7          0     1     2     2    0    0    0  1022    1    0
   8          1     0     1     2    0    1    0     2  965    2
   9          2     1     0     3    3    1    0     2    2  995





   Figure 67: 訓練精確度




   Figure 68: 訓練 loss 誤差




   Figure 69: 前 10 筆預測結果

   在上例中，第一個卷積層輸入了大小為(28, 28, 1)(第54行)的特徵圖，輸出了大小為(5, 5, 16)的特徵圖，此處卷積層對輸入資料做了 16 種 filter 運算，在這 16 個輸出 channel 中，每個 channel 都包含了一個 5*5 的網格值，這是每個 filter 對於輸入資料的響應圖(response map)，表示該過濾器在輸入資料(影像)中各個位置(滑動)取得的回應值(經由卷積運算)所組成的影像，這就是特徵圖(feature map)這個術語的含義：深度軸中的每個維度都是一個特徵(filter)，而 2D 輸出張量[:,:,n]是第 n 個 filter 對輸入資料回應的 2D 空間圖(response map)。


   卷積層由兩個關鍵參數定義：


   • 由輸入採樣的區塊大小(size of the patches extracted from the input): 也就是掃描窗格的大小(windows_height, window_width，通常是 3*3 或 5*5)，也就是 filter 大小。

   • 輸出特徵圖的深度(depth of the output feature map)：也就是卷積層過濾器數量，在本例中以 16 開頭，以 36 結束。Keras 的 Conv2D 層傳的參數為：


   Conv2D(output_depth, (window_height, window_width))


   卷積層的主要工作就是透過在 3D 輸入特徵圖上滑動(sliding)3×3 或 5×5 的小窗格，在該位置上取得特徵(input__{}depth 最開始是有 RGB 顏色的，但接下來就變成 filter)；其次，將每個 3D 區塊轉換(即卷積運算)成 shape=(output_depth,)的 1D 向量，然後將所有這些向量依照空間上的位置排列重新組裝成 shape=(height, width, output_output)的 3D 輸出特徵圖。


8.6. 以 Keras 實作 Cifar-10

  1:   ### 1.  Import Library
  2:   from keras.datasets import cifar10
  3:   import numpy as np
  4:   np.random.seed(10)
  5:
  6:   ### 2. 資料準備
  7:   (x_img_train,y_label_train),(x_img_test,y_label_test) = cifar10.load_data()
  8:   x_img_train_normalize = x_img_train.astype('float32') / 255.0
  9:   x_img_test_normalize = x_img_test.astype('float32') / 255.0
 10:   '''正規化'''
 11:   from keras.utils import np_utils
 12:   y_label_train_OneHot = np_utils.to_categorical(y_label_train)
 13:   y_label_test_OneHot = np_utils.to_categorical(y_label_test)
 14:
 15:   ### 3. 建立模型
 16:   from keras.models import Sequential
 17:   from keras.layers import Dense, Dropout, Activation, Flatten
 18:   from keras.layers import Conv2D, MaxPooling2D, ZeroPadding2D
 19:   '''卷積層1與池化層1'''
 20:   # 隨機產生32個3*3的濾鏡，輸入的影像為32*32*3(RGB)
 21:   model.add(Conv2D(filters=32,kernel_size=(3,3), input_shape=(32, 32, 3),
 22:                    activation='relu', padding='same'))
 23:   model.add(Dropout(rate=0.25)) # 每次訓練迭代時會隨機放棄25%的神經元
 24:   model.add(Conv2D(filters=32, kernel_size=(3, 3),
 25:                    activation='relu', padding='same'))
 26:   # 進行第一次縮減取樣，將影像縮為16*16
 27:   model.add(MaxPooling2D(pool_size=(2, 2)))
 28:   '''卷積層2與池化層2'''
 29:   # 將前一層傳進的32個16*16影像轉為64個16*16影像
 30:   model.add(Conv2D(filters=64, kernel_size=(3, 3), ### 產生64個影像
 31:                    activation='relu', padding='same'))
 32:   model.add(Dropout(0.25))
 33:   model.add(Conv2D(filters=64, kernel_size=(3, 3),
 34:                    activation='relu', padding='same'))
 35:   # 再將64個16*16影像縮減取樣為8*8
 36:   model.add(MaxPooling2D(pool_size=(2, 2)))
 37:   '''卷積層3與池化層3'''
 38:   # 將64個8*8個影像轉為128個
 39:   model.add(Conv2D(filters=128, kernel_size=(3, 3),
 40:                    activation='relu', padding='same'))
 41:   model.add(Dropout(0.3))
 42:   model.add(Conv2D(filters=128, kernel_size=(3, 3),
 43:                    activation='relu', padding='same'))
 44:   # 再將128個8*8影像縮減取樣為4*4
 45:   model.add(MaxPooling2D(pool_size=(2, 2)))
 46:   '''建立神經網路(平坦層、隱藏層、輸出層)'''
 47:   # 將128*4*4的3維矩陣轉為1維(2048個float數字，對應到2048個神經元)
 48:   model.add(Flatten())
 49:   model.add(Dropout(0.3))
 50:   model.add(Dense(2500, activation='relu')) ### 隠藏層1有2500個神經元
 51:   model.add(Dropout(0.3))
 52:   model.add(Dense(1500, activation='relu')) ### 隠藏層2有1500神經元
 53:   model.add(Dropout(0.3))
 54:   model.add(Dense(10, activation='softmax')) ### 10個label
 55:   print(model.summary())
 56:   ### 4. 載入之前訓練的模型
 57:   try:
 58:       model.load_weights("SaveModel/cifarCnnModelnew1.h5")
 59:       print("載入模型成功!繼續訓練模型")
 60:   except:
 61:       print("載入模型失敗!開始訓練一個新模型")
 62:   ### 5. 訓練模型
 63:   # 訓練前先以compile設定模型, 設定內容包含
 64:   # 1. 損失函數, 2. 最佳化方法, 3. 評估模型的方法
 65:   model.compile(loss='categorical_crossentropy',
 66:                 optimizer='adam', metrics=['accuracy'])
 67:   # 開始訓練, 執行50次訓練週期、每一批次500筆資料
 68:   # 40000筆資料，每一批次500筆資料, 分為80批次進行訓練
 69:   # 每個epoch訓練完後會存一筆accuracy和loss記錄到train_history
 70:   train_history=model.fit(x_img_train_normalize, y_label_train_OneHot,
 71:                           validation_split=0.2,
 72:                           epochs=50, batch_size=500, verbose=1)
 73:   import matplotlib.pyplot as plt
 74:   def show_train_history(train_acc,test_acc):
 75:       plt.plot(train_history.history[train_acc])
 76:       plt.plot(train_history.history[test_acc])
 77:       plt.title('Train History')
 78:       plt.ylabel('Accuracy')
 79:       plt.xlabel('Epoch')
 80:       plt.legend(['train', 'test'], loc='upper left')
 81:       plt.show()
 82:   show_train_history('acc','val_acc')
 83:   ### 6. 評估模型準確率
 84:   scores = model.evaluate(x_img_test_normalize,
 85:                           y_label_test_OneHot, verbose=0)
 86:   scores[1]
 87:   ### 7. 進行預測
 88:   prediction=model.predict_classes(x_img_test_normalize)
 89:   print(prediction[:10])
 90:   ### 8. 查看預測結果
 91:   label_dict={0:"airplane",1:"automobile",2:"bird",3:"cat",4:"deer",
 92:               5:"dog",6:"frog",7:"horse",8:"ship",9:"truck"}
 93:   import matplotlib.pyplot as plt
 94:   def plot_images_labels_prediction(images,labels,prediction,
 95:                                     idx,num=10):
 96:       fig = plt.gcf()
 97:       fig.set_size_inches(12, 14)
 98:       if num>25: num=25
 99:       for i in range(0, num):
100:           ax=plt.subplot(5,5, 1+i)
101:           ax.imshow(images[idx],cmap='binary')
102:
103:           title=str(i)+','+label_dict[labels[i][0]]
104:           if len(prediction)>0:
105:               title+='=>'+label_dict[prediction[i]]
106:
107:           ax.set_title(title,fontsize=10)
108:           ax.set_xticks([]);ax.set_yticks([])
109:           idx+=1
110:       plt.show()
111:
112:   plot_images_labels_prediction(x_img_test,y_label_test,
113:                                 prediction,0,10)
114:
115:   ### 9. 查看預測機率
116:   Predicted_Probability=model.predict(x_img_test_normalize)
117:   def show_Predicted_Probability(y,prediction,
118:                                  x_img,Predicted_Probability,i):
119:       print('label:',label_dict[y[i][0]],
120:             'predict:',label_dict[prediction[i]])
121:       plt.figure(figsize=(2,2))
122:       plt.imshow(np.reshape(x_img_test[i],(32, 32,3)))
123:       plt.show()
124:       for j in range(10):
125:           print(label_dict[j]+
126:                 ' Probability:%1.9f'%(Predicted_Probability[i][j]))
127:
128:   show_Predicted_Probability(y_label_test,prediction,
129:                              x_img_test,Predicted_Probability,0)
130:   show_Predicted_Probability(y_label_test,prediction,
131:                              x_img_test,Predicted_Probability,3)
132:
133:   ### 10. confusion matrix
134:   import pandas as pd
135:   print(label_dict)
136:   pd.crosstab(y_label_test.reshape(-1),prediction,
137:               rownames=['label'],colnames=['predict'])
138:   ### 11. Save model to JSON
139:   model_json = model.to_json()
140:   with open("SaveModel/cifarCnnModelnew.json", "w") as json_file:
141:       json_file.write(model_json)
142:
143:   ### 12. Save Model to YAML
144:   model_yaml = model.to_yaml()
145:   with open("SaveModel/cifarCnnModelnew.yaml", "w") as yaml_file:
146:       yaml_file.write(model_yaml)
147:
148:   ### 13. Save Weight to h5
149:   model.save_weights("SaveModel/cifarCnnModelnew.h5")
150:   print("Saved model to disk")

9.1. MNIST 資料集

1. 準備 MNIST 資料


   MNIST 數據集來自美國國家標準與技術研究所, National Institute of Standards and Technology (NIST). 訓練集 (training set) 由來自 250 個不同人手寫的數字構成, 其中 50% 是高中學生, 50% 來自人口普查局 (the Census Bureau) 的工作人員. 測試集(test set) 也是同樣比例的手寫數字數據。MNIST 數據集可在 http://yann.lecun.com/exdb/mnist/ 獲取, 它包含了四個部分:


   1. Training set images: train-images-idx3-ubyte.gz (9.9 MB, 解壓後 47 MB, 包含 60,000 個樣本)

   2. Training set labels: train-labels-idx1-ubyte.gz (29 KB, 解壓後 60 KB, 包含 60,000 個標籤)

   3. Test set images: t10k-images-idx3-ubyte.gz (1.6 MB, 解壓後 7.8 MB, 包含 10,000 個樣本)

   4. Test set labels: t10k-labels-idx1-ubyte.gz (5KB, 解壓後 10 KB, 包含 10,000 個標籤)


   MNIST 資料集是一個適合拿來當作 TensotFlow 的練習素材，在 Tensorflow 的現有套件中，也已經有內建好的 MNIST 資料集，我們只要在安裝好 TensorFlow 的 Python 環境中執行以下程式碼，即可將 MNIST 資料成功讀取進來。.


   1:   import tensorflow as tf
   2:   mnist = tf.keras.datasets.mnist
   3:   (x_train, y_train), (x_test, y_test) = mnist.load_data()


   在訓練模型之前，需要將樣本資料劃分為訓練集、測試集，有些情況下還會劃分為訓練集、測試集、驗證集。由上述程式第3行可知，下載後的 MNIST 資料分成訓練資料(training data)與測試資料(testing data)，其中 x 為圖片、y為所對應數字。


    1:   import tensorflow as tf
    2:   mnist = tf.keras.datasets.mnist
    3:   (x_train, y_train), (x_test, y_test) = mnist.load_data()
    4:   # =====================================
    5:   # 判斷資料形狀
    6:   print(x_train.shape)
    7:   print(x_test.shape)
    8:   # 第一個label的內容
    9:   print(y_train[0])
   10:   # 顯示影像內容
   11:   import matplotlib.pylab as plt
   12:   img = x_train[0]
   13:   plt.imshow(img)
   14:   plt.savefig("MNIST-Image.png")


   (60000, 28, 28)
   (10000, 28, 28)
   5


   由上述程式輸出結果可以看到載入的 x 為大小為 28*28 的圖片共 60000 張，每一筆 MNIST 資料的照片(x)由 784 個 pixels 組成（28*28），照片內容如圖71，訓練集的標籤(y)則為其對應的數字(0～9)，此例為 5。





   Figure 71: MNIST 影像示例

   x 的影像資料為灰階影像，每個像素的數值介於 0~255 之間，矩陣裡每一項的資料則是代表每個 pixel 顏色深淺的數值，如下圖72所示：





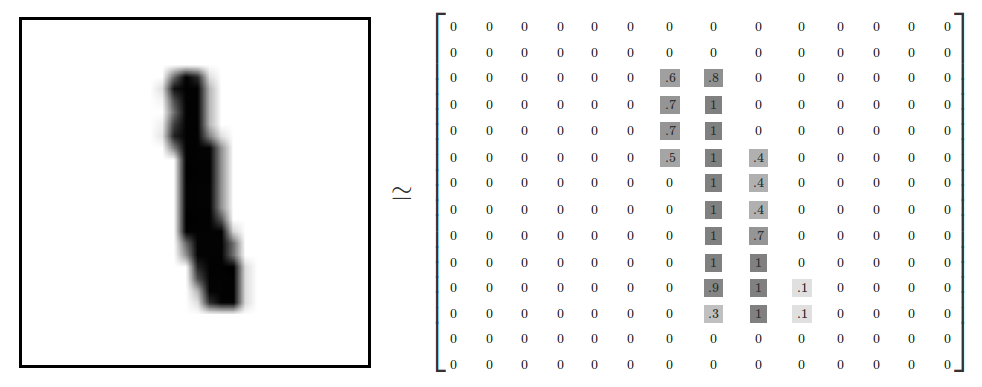

   Figure 72: MNIST 資料矩陣

   載入的 y 為所對應的數字 0~9，在這我們要運用 keras 中的 np_utils.to_categorical 將 y 轉成 one-hot 的形式，將他轉為一個 10 維的 vector，例如：我們所拿到的資料為 y=3，經過 np_utils.to_categorical，會轉換為 y=[0,0,0,1,0,0,0,0,0,0]。這部份的轉換程式碼如下：


    1:   from keras.datasets import mnist
    2:   from keras.utils import np_utils
    3:
    4:   import tensorflow as tf
    5:   mnist = tf.keras.datasets.mnist
    6:   (x_train, y_train), (x_test, y_test) = mnist.load_data()
    7:   # =====================================
    8:   # 將圖片轉換為一個60000*784的向量，並且標準化
    9:   x_train = x_train.reshape(x_train.shape[0], 28*28)
   10:   x_test = x_test.reshape(x_test.shape[0], 28*28)
   11:   x_train = x_train.astype('float32')
   12:   x_test = x_test.astype('float32')
   13:   x_train = x_train/255
   14:   x_test = x_test/255
   15:   # 將y轉換成one-hot encoding
   16:   y_train = np_utils.to_categorical(y_train, 10)
   17:   y_test = np_utils.to_categorical(y_test, 10)
   18:   # 回傳處理完的資料
   19:   print(y_train[0])
   20:   import numpy as np
   21:   np.set_printoptions(precision=2)
   22:   #print(x_train[0])


   [0. 0. 0. 0. 0. 1. 0. 0. 0. 0.]


2. MNIST 的推論處理


   如圖73所示，MNIST 的推論神經網路最前端的輸入層有 784 (\(28*28=784\))個神經元，最後的輸出端有 10 個神經元(\(0~9\)個數字)，至於中間的隠藏層有兩個，第 1 個隱藏層有 50 個神經元，第 2 層有 100 個。此處的 50、100 可以設定為任意數（如，也可以是 128、64）。





   Figure 73: MNIST-NeuralNet

   為了完成上述推論，此處定義三個函數：get_data()、init_network()、predict()，其中 init_work()直接讀入作者已經訓練好的網絡權重。在以下這段程式碼中，權重與偏權值的參數會儲存成字典型態的變數。


    1:   from keras.datasets.mnist import load_data
    2:   import numpy as np
    3:   import pickle
    4:   def sigmoid(x):
    5:     return 1 / (1 + np.exp(-x))
    6:   # 防止溢出型
    7:   def softmax(x):
    8:     c = np.max(x)
    9:     exp_x = np.exp(x - c)
   10:     sum_exp_x = np.sum(exp_x)
   11:     return exp_x / sum_exp_x
   12:   def get_data():
   13:     (X_train, y_train), (X_test, y_test) = load_data()
   14:     return X_test.reshape(10000, 784), y_test
   15:   def init_network():
   16:     # https://github.com/Bingyy/deep-learning-from-scratch/blob/master/ch03/sample_weight.pkl
   17:     with open('/Volumes/Vanessa/MNIST/data/mnist/sample_weight.pkl', 'rb') as f:
   18:       network = pickle.load(f)
   19:       return network
   20:   # 存儲的是網絡參數字典
   21:   network = init_network()
   22:
   23:   # 組合網絡流程，用於預測
   24:   def predict(network, x):
   25:     W1, W2, W3 = network['W1'], network['W2'], network['W3']
   26:     b1, b2, b3 = network['b1'], network['b2'], network['b3']
   27:     a1 = np.dot(x,W1) + b1
   28:     z1 = sigmoid(a1)
   29:     a2 = np.dot(z1, W2) + b2
   30:     z2 = sigmoid(a2)
   31:     a3 = np.dot(z2, W3) + b3
   32:     y = softmax(a3) # 分類用的最後輸出層的激活函數
   33:     return y
   34:   # 使用網絡預測
   35:   X_test, y_test = get_data() # 得到測試數據
   36:   network = init_network()
   37:
   38:   accuracy_cnt = 0
   39:   for i in range(len(X_test)):
   40:     y = predict(network, X_test[i])
   41:     p = np.argmax(y)
   42:     np.set_printoptions(precision=4, suppress=True)
   43:     if p == y_test[i]:
   44:       accuracy_cnt += 1
   45:   print('準確率：', str(float(accuracy_cnt) / len(X_test)))


   準確率： 0.0002


   上述程式中，predict 程序(第24)透過矩陣相乘運算完成神經網路的參數傳遞，最後必須進行準確率的評估，程式碼第40行為神經網路針對輸入圖片的預測結果，所傳回的值為各猜測值的機率陣列，如：[0.0004 0.0011 0.9859 0.0065 0. 0.0007 0.0051 0. 0.0003 0. ]；而程式碼第41則是該圖片的應對標籤，np.argmax(y)會傳回 y 的最大值所在順序，若 y=[0,0,0,1,0,0,0,0,0,0]，則傳回 3，藉此計算預測正確的百分比。


3. Python 與神經網路運算的批次處理


   前節程式碼中最後以 for 迴圈來逐一處理預測結果與比較，輸入(X)為單一圖片，其處理程序如圖74所示：





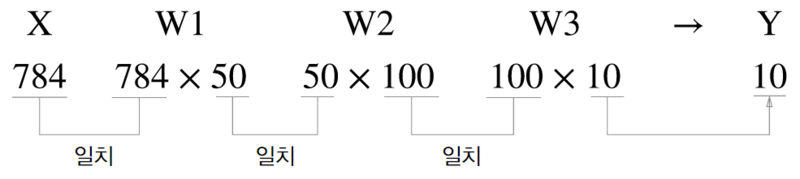

   Figure 74: MNIST-單一處理架構

   事實上，在使用批次處理（如一次處理 100 張圖）反而能大幅縮短每張圖片的處理時間，因為多數處理數值運算的函式庫都會針對大型陣列運算進行最佳化，尤其是透過 GPU 來處理時更是如此，這時，傳送單張圖片反而成為效能瓶頸，以批次處理則可減輕匯流排頻寛負擔。若以每次處理 100 張為例，其處理程序則如圖75所示。





   Figure 75: MNIST-批次處理架構

   至於批次運算的程式碼如下。


    1:   from keras.datasets.mnist import load_data
    2:   import numpy as np
    3:   import pickle
    4:   def sigmoid(x):
    5:     return 1 / (1 + np.exp(-x))
    6:   # 防止溢出型
    7:   def softmax(x):
    8:     c = np.max(x)
    9:     exp_x = np.exp(x - c)
   10:     sum_exp_x = np.sum(exp_x)
   11:     return exp_x / sum_exp_x
   12:   def get_data():
   13:     (X_train, y_train), (X_test, y_test) = load_data()
   14:     return X_test.reshape(10000, 784), y_test
   15:   def init_network():
   16:     # https://github.com/Bingyy/deep-learning-from-scratch/blob/master/ch03/sample_weight.pkl
   17:     with open('/Volumes/Vanessa/MNIST/sample_weight.pkl', 'rb') as f:
   18:       network = pickle.load(f)
   19:       return network
   20:   # 存儲的是網絡參數字典
   21:   network = init_network()
   22:
   23:   # 組合網絡流程，用於預測
   24:   def predict(network, x):
   25:     W1, W2, W3 = network['W1'], network['W2'], network['W3']
   26:     b1, b2, b3 = network['b1'], network['b2'], network['b3']
   27:     a1 = np.dot(x,W1) + b1
   28:     z1 = sigmoid(a1)
   29:     a2 = np.dot(z1, W2) + b2
   30:     z2 = sigmoid(a2)
   31:     a3 = np.dot(z2, W3) + b3
   32:     y = softmax(a3) # 分類用的最後輸出層的激活函數
   33:     return y
   34:   # 使用網絡預測
   35:   X_test, y_test = get_data() # 得到測試數據
   36:   network = init_network()
   37:
   38:   # 批次處理架構
   39:   batch_size = 100
   40:   accuracy_cnt = 0
   41:   for i in range(0, len(X_test), batch_size):
   42:     x_batch = X_test[i:i+batch_size]
   43:     y_batch = predict(network, x_batch)
   44:     p = np.argmax(y_batch, axis=1)
   45:     accuracy_cnt += np.sum(p == y_test[i:i+batch_size])
   46:   print('準確率：', str(float(accuracy_cnt) / len(X_test)))


   準確率： 0.9207


   上述程式中，第42行每次取出 100 張圖形檔(X 陣列),第44行則取得這 100 筆資料中各筆資料最大值索引值，若以每次 4 筆資料為例，所得的估計值 p 可能為[7 2 1 0]，相對應的正確標籤值則儲存於 y_test[0:4]中，以此進行準確率的計算。


9.2. MNIST 資料集:以 DNN Sequential 模型為例

 1:   # 載入資料
 2:   from keras.datasets import mnist
 3:   from keras.utils import np_utils
 4:
 5:   def load_data():
 6:     # 載入minst的資料
 7:     (x_train, y_train), (x_test, y_test) = mnist.load_data()
 8:     # 將圖片轉換為一個60000*784的向量，並且標準化
 9:     x_train = x_train.reshape(x_train.shape[0], 28*28)
10:     x_test = x_test.reshape(x_test.shape[0], 28*28)
11:     x_train = x_train.astype('float32')
12:     x_test = x_test.astype('float32')
13:     x_train = x_train/255
14:     x_test = x_test/255
15:     # 將y轉換成one-hot encoding
16:     y_train = np_utils.to_categorical(y_train, 10)
17:     y_test = np_utils.to_categorical(y_test, 10)
18:     # 回傳處理完的資料
19:     return (x_train, y_train), (x_test, y_test)
20:
21:   import numpy as np
22:   from keras.models import Sequential
23:   from keras.layers.core import Dense,Activation
24:   from keras.optimizers import  Adam
25:
26:   def build_model():#建立模型
27:     model = Sequential()
28:     #將模型疊起
29:     model.add(Dense(input_dim=28*28,units=500,activation='relu'))
30:     model.add(Dense(units=500,activation='relu'))
31:     model.add(Dense(units=500,activation='relu'))
32:     model.add(Dense(units=10,activation='softmax'))
33:     model.summary()
34:     return model
35:
36:   # 開始訓練模型，此處使用了Adam做為我們的優化器，loss function選用了categorical_crossentropy。
37:   (x_train,y_train),(x_test,y_test)=load_data()
38:   model = build_model()
39:   #開始訓練模型
40:   model.compile(loss='categorical_crossentropy',optimizer="adam",metrics=['accuracy'])
41:   model.fit(x_train,y_train,batch_size=100,epochs=20)
42:   #顯示訓練結果
43:   score = model.evaluate(x_train,y_train)
44:   print ('\nTrain Acc:', score[1])
45:   score = model.evaluate(x_test,y_test)
46:   print ('\nTest Acc:', score[1])

_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
dense_1 (Dense)              (None, 500)               392500
_________________________________________________________________
dense_2 (Dense)              (None, 500)               250500
_________________________________________________________________
dense_3 (Dense)              (None, 500)               250500
_________________________________________________________________
dense_4 (Dense)              (None, 10)                5010
=================================================================
Total params: 898,510
Trainable params: 898,510
Non-trainable params: 0
_________________________________________________________________
Epoch 1/20

  100/60000 [..............................] - ETA: 2:55 - loss: 2.2917 - acc: 0.1300
  800/60000 [..............................] - ETA: 25s - loss: 1.6424 - ACM: 0.5362
.......
16300/60000 [=======>......................] - ETA: 4s - loss: 0.3752 - acc: 0.8898
17000/60000 [=======>......................] - ETA: 4s - loss: 0.3681 - acc: 0.8916
.......
50600/60000 [========================>.....] - ETA: 0s - loss: 0.2232 - acc: 0.9335
51300/60000 [========================>.....] - ETA: 0s - loss: 0.2220 - acc: 0.9338
.......
59700/60000 [============================>.] - ETA: 0s - loss: 0.2078 - acc: 0.9377
60000/60000 [==============================] - 5s 81us/step - loss: 0.2074 - acc: 0.9379
Epoch 2/20

  100/60000 [..............................] - ETA: 5s - loss: 0.0702 - acc: 0.9800
......
60000/60000 [==============================] - 5s 77us/step - loss: 0.0832 - acc: 0.9740
Epoch 3/20
......
Epoch 29/20

   32/60000 [..............................] - ETA: 1:10
 1440/60000 [..............................] - ETA: 3s
......
58496/60000 [============================>.] - ETA: 0s
60000/60000 [==============================] - 2s 34us/step

Train Acc: 0.9981666666666666

   32/10000 [..............................] - ETA: 0s
 1568/10000 [===>..........................] - ETA: 0s
 3104/10000 [========>.....................] - ETA: 0s
 4640/10000 [============>.................] - ETA: 0s
 6176/10000 [=================>............] - ETA: 0s
 7680/10000 [======================>.......] - ETA: 0s
 9184/10000 [==========================>...] - ETA: 0s
10000/10000 [==============================] - 0s 33us/step

Test Acc: 0.9823

10.1. Supervised neural networks

1. ANN (Artificial Neural Network) / DNN (Deep Neural Networks)


   神經網絡的基礎模型是感知機(Perceptron)，因此神經網絡也可以叫做多層感知機(Multi-layer Perceptron)，簡稱MLP。單層感知機叫做感知機，多層感知機(MLP)≈人工神經網絡(ANN)。


   那麼多層到底是幾層？一般來說有1-2個隱藏層的神經網絡就可以叫做多層，準確的說是(淺層)神經網絡(Shallow Neural Networks)。隨著隱藏層的增多，更深的神經網絡(一般來說超過5層)就都叫做深度學習(DNN)。


   然而，「深度」只是一個商業概念，很多時候工業界把3層隱藏層也叫做「深度學習」，所以不要在層數上太較真。在機器學習領域的約定俗成是，名字中有深度(Deep)的網絡僅代表其有超過5-7層的隱藏層。


2. RNN: Recurrent Neural Network，Recursive neural networks。


   雖然很多時候我們把這兩種網絡都叫做RNN，但事實上這兩種網路的結構事實上是不同的。而我們常常把兩個網絡放在一起的原因是：它們都可以處理有序列的問題，比如時間序列等。
   舉個最簡單的例子，我們預測股票走勢用RNN就比普通的DNN效果要好，原因是股票走勢和時間相關，今天的價格和昨天、上周、上個月都有關係。而RNN有「記憶」能力，可以「模擬」數據間的依賴關係(Dependency)。


   1. LSTM:


      為了加強這種RNN的「記憶能力」，人們開發各種各樣的變形體，如非常著名的Long Short-term Memory(LSTM)，用於解決「長期及遠距離的依賴關係」。如下圖所示，左邊的小圖是最簡單版本的循環網絡，而右邊是人們為了增強記憶能力而開發的LSTM。





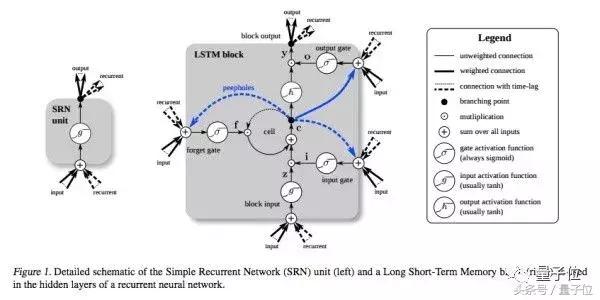

      Figure 76: LSTM

   2. Bi-directional RNN:


      另一個循環網絡的變種 - 雙向循環網絡(Bi-directional RNN)也是現階段自然語言處理和語音分析中的重要模型。開發雙向循環網絡的原因是語言/語音的構成取決於上下文，即「現在」依託於「過去」和「未來」。單向的循環網絡僅著重於從「過去」推出「現在」，而無法對「未來」的依賴性有效的建模。


3. 卷積網絡(Convolutional Neural Networks)


   卷積運算是一種數學計算，和矩陣相乘不同，卷積運算可以實現稀疏相乘和參數共享，可以壓縮輸入端的維度。和普通DNN不同，CNN並不需要為每一個神經元所對應的每一個輸入數據提供單獨的權重。



   以上圖為例，卷積、池化的過程將一張圖片的維度進行了壓縮。從圖示上我們不難看出卷積網絡的精髓就是適合處理結構化數據，而該數據在跨區域上依然有關聯。


   應用場景：雖然我們一般都把CNN和圖片聯繫在一起，但事實上CNN可以處理大部分格狀結構化數據(Grid-like Data)。舉個例子，圖片的像素是二維的格狀數據，時間序列在等時間上抽取相當於一維的的格狀數據，而視頻數據可以理解為對應視頻幀寬度、高度、時間的三維數據。


10.2. Unsupervised Pre-trained Neural Networks

1. Deep Generative Models

   1. Boltzmann Machines, Restricted Boltzmann Machines

   2. Deep Belief Neural Networks

   3. Generative Adversarial Networks


      簡單的說，GAN訓練兩個網絡：1. 生成網絡用於生成圖片使其與訓練數據相似 2. 判別式網絡用於判斷生成網絡中得到的圖片是否是真的是訓練數據還是偽裝的數據。生成網絡一般有逆卷積層(deconvolutional layer)而判別網絡一般就是上文介紹的CNN。下圖左邊是生成網絡，右邊是判別網絡，相愛相殺。
